應變片粘貼技術
一、實驗?zāi)康?br /> 1. 初步掌握電阻應變片的粘貼技術。
2. 初步掌握接線、防潮和檢查等工作方法。
二、實驗儀器和設備
1. 常溫電阻應變片。
2. 等強度梁試件，溫度補償塊。
3. 數字萬用表（測量應變片電阻值）。
4. 501或502粘貼劑。
5. 硅橡膠密封劑。
6. 丙酮、藥棉、細砂紙、劃針、鑷子、測量導線、接線叉、接線端子片。
7. 電烙鐵、鋼直尺等工具。
三、實驗原理及步驟
1. 檢查待貼各應變片的電阻值，選擇電阻值相差為以內的應變片供粘貼。
2. 先將試件待貼位置用砂紙打磨，然后用有丙酮的棉球擦干凈，直至棉球潔白為止。

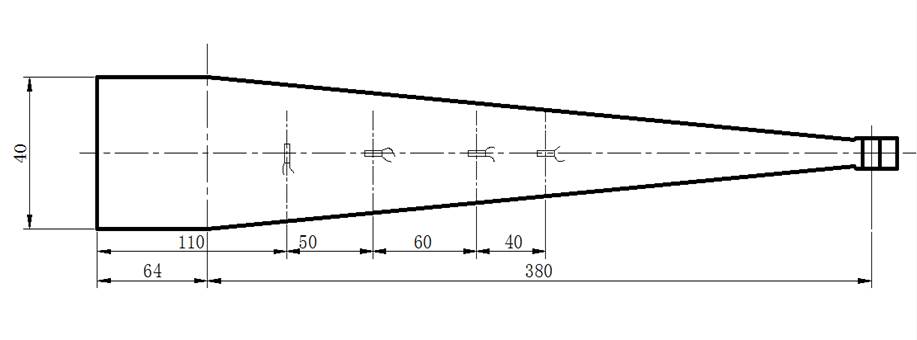

圖1-1 應變片粘貼圖
3. 用鑷子鑷住應變片引線，將502膠涂抹應變片下表面，貼于待貼出，此時應立即將應變片基準對準住引線。隨后，以薄膜覆于其上，以手指揉壓之，以擠盡多余膠水并且使應變片與試件粘貼牢固。
注意點：
1膠水不宜過多，過多影響工作片性能；不宜過少，過少不能準確傳遞應變。
2以指揉壓不宜用力過度。
3謹防手指觸碰502膠水，若觸碰以丙酮洗之。
4502膠水揮發不宜多吸入。
4. 實驗小組成員分別在等強度梁上貼上實驗所需的貼片。

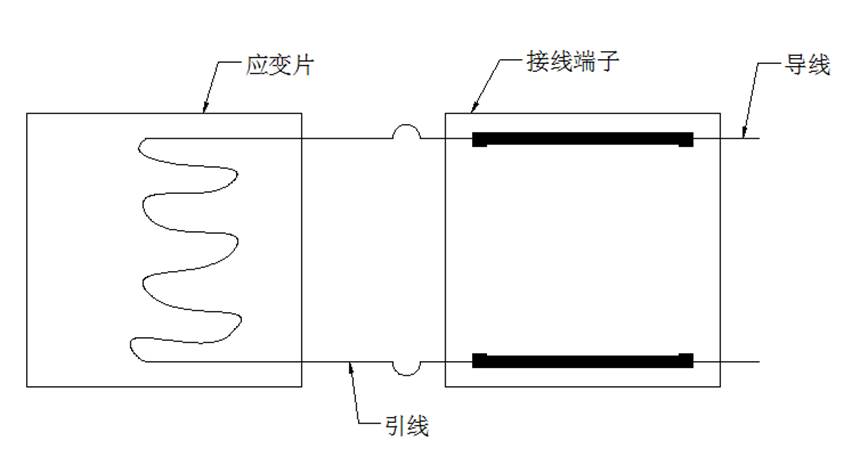

圖1-2 接線構造圖
5. 粘貼完畢后，用萬用表檢查應變片是否通路，不通時要檢查原因,然后進行焊接。
四、思考題
1.  簡述應變片篩選的原則與原因。
答：應變片經外觀檢查后，用萬用表測量各片的電阻值，選擇電阻值在0.5以內的應變片供粘貼用。應變片的選擇，應該考慮到應變性質、實驗環境、應變梯度、和測量環境等因素。
2.  簡述應變片粘貼的整個操作過程及注意事項。
答：粘結劑不要用的過多或過少，過多使膠層太厚影響應變片性能，過少粘結不牢，不能準確傳遞應變。
