 變壓器的拆除實訓
一、實驗?zāi)康?br /> 1、熟悉變壓器的結構
2、掌握變壓器的拆卸方法
二、實訓器材
鉗子、臺虎鉗、一字螺絲刀等
三、注意事項
1、在拆除變壓器鐵芯時注意再拆除硅鋼片的時候盡量避免由于拆卸時造成的硅鋼片的變型，再次利用時可能會造成由于硅鋼片之間的不緊密，而產生變壓器在運行時會有震動和噪音。
2、學員在實訓過程中，遇到需要通電的實訓步驟時，一定要由實訓指導老師檢查過后，確保無接線錯誤、無危險隱患事故存在后方可通電。
3、學員在實訓過程中，遇到不能按實訓步驟完成時或突發其它意想不到的事時，應立即停止實訓，請實訓指導老師檢查并處理成功后，方可繼續進行實訓演練。
四、實訓步驟
1把變壓器夾在臺虎鉗上面，不是全夾，夾住大部分，留出若干片鐵心（至少3--5片）不夾。沒有臺鉗，可以找塊木版，把變壓器放在上面，邊緣也是留出幾片鐵心的位置懸空。如圖1－2。

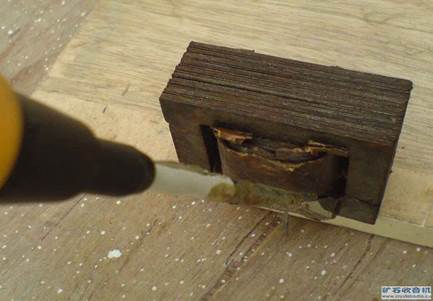

圖1－2  放置變壓器
2、接下來用起子對著最外面的一兩片鐵心，用老虎鉗敲起子，開始不要用蠻力，在鐵心兩端敲擊后，最外側的鐵心開始松動。當然，沒有臺鉗，就可以請人從上面按住變壓器，或者自己用腳踩住。如圖1－3。

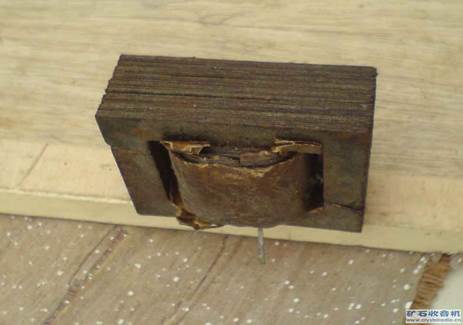

圖 1－3  固定變壓器
4、起子的角度要適當，使力量集中在最外面的一兩片鐵心上，切記不要對多片鐵心同時用力如圖1－4。在適當?shù)那脫糁�下，外�?cè)鐵心就產生位移，這就是良好的開端。注意，第一片是最難敲的，可不能太用勁，否則會造成損傷。

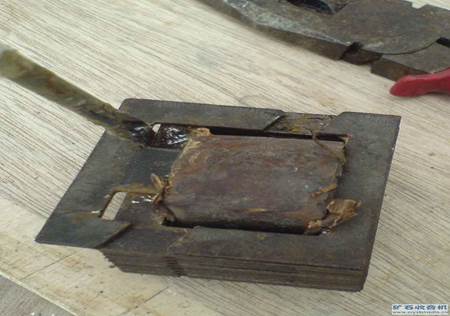

               圖1－4 敲擊最外層鐵心
最外面的鐵心松動了，開始產生位移。如圖1－5。

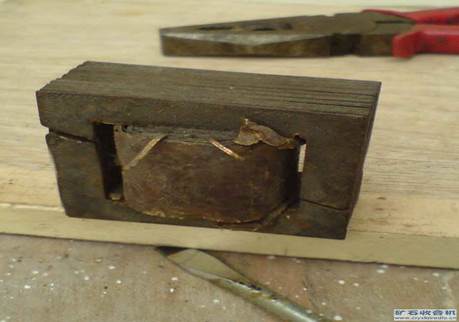

                 圖1－5 用起子繼續撬動
  5、 接下來用起子慢慢連敲帶撬，讓那一兩片鐵心加大位移，直到從線包中完全脫離出來。如圖1－6。

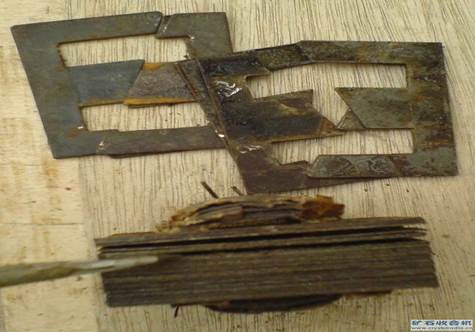

     圖1－6 使最外層鐵心脫離
    6、把對側的那兩片也敲出來，這下鐵心就沒有那么緊了，重復上面的步驟，再敲出一兩片來，就不會很困難了。如圖1－7。

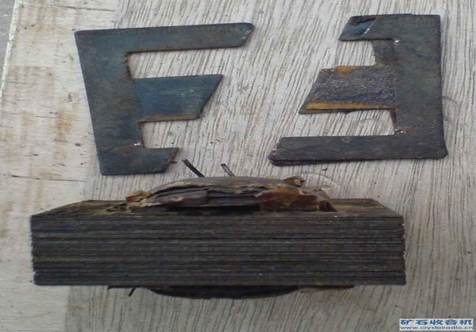

圖 1－7 敲出最外層幾片鐵心
    接下來把鐵心撬松，這時就可以很簡單地取出其余的鐵心了。如圖1－8。

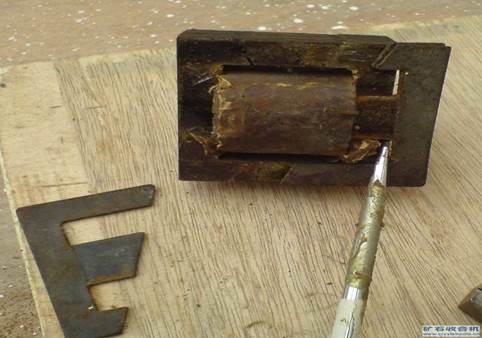

                圖 1－8  敲出更多鐵心
這樣就可以完整地拆下簡單變壓器的鐵心和線包。如圖1－9。

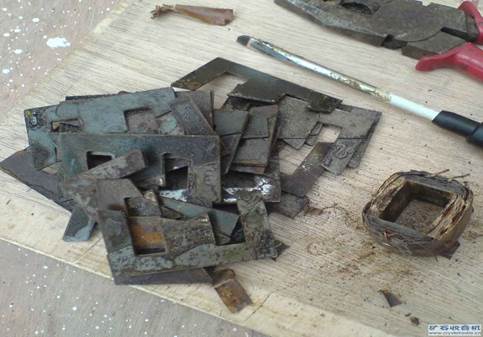

          圖1－9  鐵心和線圈完全脫離
7、然后先找出副繞組的開始頭，慢慢一圈一圈的把線圈繞組拆到只剩里面的骨架。
8、三相電動機拆卸后的檢查
當變壓器所有的零部件拆卸完畢后，將其擺放整齊，等老師檢查變壓器拆卸的效率和
質量，聽取并記錄實訓指導老師的指導意見。
五、實訓完畢
當實訓課程完成時，學員不要馬上離開，而應作好當天該課程的實訓記錄，斷開設備的所有工作電源，收拾好實訓器材及實訓工具，整齊擺放到實訓指導老師規定的位置。等老師檢查后，方可有序地走出實訓教室。
