機械設計陳列柜,機械設計基礎陳列柜

一、概述：
《機械設計基礎》示教陳列柜是根據教育部高職高專規劃教材設計的電化教學設備。演示形象逼真，運行可靠，制作工藝美觀，使用本陳列柜可提高教學效果，是一套現代化機械課程教學實驗室設備。
二、技術規格：

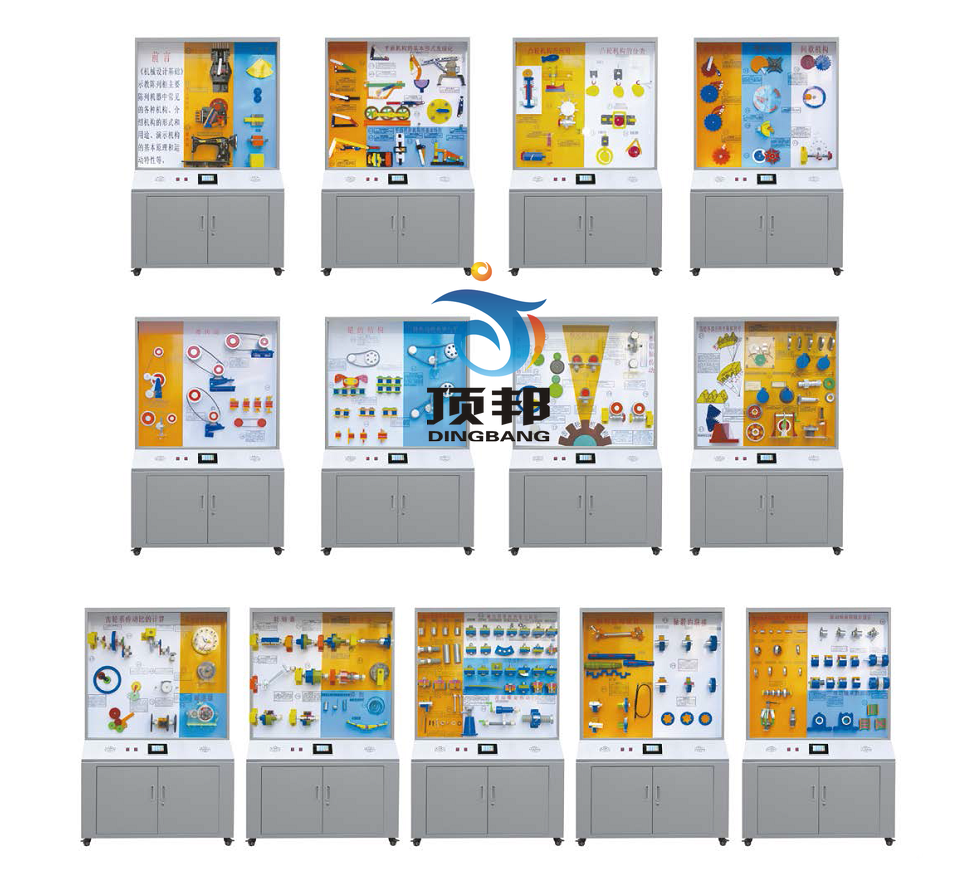

1、本陳列柜共分十三個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900mm（長×寬×高）
2、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示。控制采用液晶觸摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房?jī)?nèi)聲音宏亮。
3、柜體采用SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列面板為超豪華鋁塑夾層板，承載性好。板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
4、柜頂部裝有照明日光燈，柜背設有對開門，有利維護設備和方便維修。柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動，符合人機工程要求。
5、模型材料采用亞克力有機板與工程塑料制造；
三、《機械設計基礎》示教陳列柜，各柜內容如下:

序號和名稱 柜內模型內容
主控臺 微電腦控制系統、DVD、功放、電源控制面板
第1柜、機器的組成及特征 單缸內燃機、顎式破碎機、縫紉機、運動副(5件)
第2柜、平面連桿機構 五桿鉸鏈機構、曲柄滑塊機構、鉸鏈四桿機構、大篩機構、曲柄搖桿機構的極位夾角、攪拌機、慣性篩機構、機車車輛機構、鶴式起重機、轉動導桿機構、曲柄搖塊機構、曲柄移動導桿機構、雙轉塊機構、雙滑塊機構、有急回特性的機構、夾緊機構
第3柜、凸輪機構 內燃機配氣機構、靠模車削機構、自動送料機構、分度轉位機構、不同鎖合方式的凸輪w、不同鎖合方式的凸輪b、不同鎖合方式的凸輪c、不同鎖合方式的凸輪e、不同鎖合方式的凸輪f
第4柜、間歇運動機構 矩形齒雙向棘輪機構、棘輪機構、鉤頭雙動式棘爪、直頭雙動式棘爪、槽輪機構、空間槽輪機構、六角車床上的槽輪機構、外嚙合不完全齒輪機構、內嚙合不完全齒輪機構、凸輪式間歇運動機構
第5柜、帶傳動 同步帶、張緊輪裝置a、張緊輪裝置b、帶的定期張緊裝置(滑道式)、帶的定期張緊裝置(擺架式)、帶的自動張緊裝置、V帶輪的結構(4件)
第6柜、鏈傳動 鏈傳動、齒形鏈、雙排滾子鏈、滾子鏈、滾子鏈接頭型式(3件)、鏈輪結構、鏈傳動的張緊(2件)
第7柜、齒輪的傳動 內齒圈傳動、齒輪齒條傳動、圓錐齒輪傳動、雙曲線圓錐齒輪傳動、斜齒圓錐齒輪傳動、螺旋齒輪傳動、斜齒輪齒條傳動、蝸輪蝸桿傳動、弧面蝸輪蝸桿傳動、正齒輪傳動、斜齒輪傳動、人字齒輪傳動
第8柜、齒輪的基本性質 齒輪各部分名稱(3件)、斜齒條的壓力角、漸開線的形成、輪齒折斷 a、b、齒面點蝕、齒面膠合、齒面磨損、漸開線曲面形成(2件)、斜齒圓柱齒輪的受力分析、圓錐齒輪的受力分析、齒輪軸(2件)、腹板式圓錐齒輪、鑄造輪輻式圓柱齒輪、仿形切制齒輪、展成法切制齒輪
第9柜、齒輪系 定軸齒輪系(2件)、平面行星齒輪系 a、b、空間行星齒輪系、可變向的齒輪系、汽車后橋差速器、擺線針輪傳動機構、諧波齒輪傳動、減速器、行星減速器中的齒輪系
第10柜、其它常用零件、部件 套筒聯軸器、凸緣聯軸器、多片式摩擦離合器、齒輪聯軸器、彈性套柱銷聯軸器、彈性柱銷聯軸器、雙萬向聯軸器、牙嵌式安全離合器、滾柱式超越離合器、板彈簧
第11柜、螺紋聯接和螺旋傳動 螺紋的牙型(三角、矩形、梯形、鋸齒形)、螺紋的旋向(左旋、右旋)、螺紋的線數、螺距和導程(單向右旋、雙線左旋)、螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊定螺釘聯接(a、b)、彈簧墊圈、對傾螺母
尼龍圈鎖緊螺母、槽形螺母和開口銷、圓螺母用帶翅墊片、柔性螺栓(2件)、止動墊片、沖點法防松、粘合法防松、永久防松、串聯聯鋼絲、用減載銷、用減載套筒、用減載鍵、螺栓承受偏心載荷(a、b、c)、凸臺沉頭座的應用(a、b)、斜面墊圈的應用、受橫向載荷的螺栓組聯接、改善螺紋牙間載荷分布、螺母下裝彈性元件、金屬墊片和密封環密封(a、b)、螺旋千斤頂、機床刀架進給機構、插管式外循環滾動螺旋
第12柜、軸和軸轂聯接 傳動軸、光軸、階梯軸、空心軸、曲軸、圓螺母定位、彈性擋圈固定、堅定螺釘固定、壓板軸端固定裝置、平鍵聯接、導向平鍵聯接、滑鍵聯接、楔鍵聯接、切向鍵聯接、半圓鍵聯接、花鍵聯接(3件)、內圈軸向固定的常用方法(4件)、外圈軸向鎖緊方法(8件)、全固式支承、固游式支承、整體式徑滑動軸承、剖分式往向滑動軸承、油孔、油溝(3件)、軸承內圈的拆卸、冷壓法裝軸承、滾動體的種類(6件)、整體式齒輪（2件）
第13柜、軸承 滾動體的種類、調心球軸承、調心滾子軸承、圓錐滾子軸承、推力球軸承、深溝球軸承、角接觸球軸承、圓柱滾子軸承、軸承的直徑系列、內圈軸向固定的常用方法4種、外圈軸向鎖緊方法8種、全固定式支承、固游式支承、整體式徑向滑動軸承、部分式徑向滑動軸承、油孔、油溝。
