機電氣體化控制實訓糸統，機電一體化智能實訓平臺

一、產品描述
機電氣體化控制實訓糸統集機械技術、微電子技術、電工電子技術、傳感測試技術、接口技術、信息變換技術、網絡通信技術等多種技術有機地結合，并綜合應用到生產設備中；而系統性指的是，生產線的傳感檢測、傳輸與處理、控制、執行與驅動等機構在微處理單元的控制下協調有序地工作，有機地融合在一起。

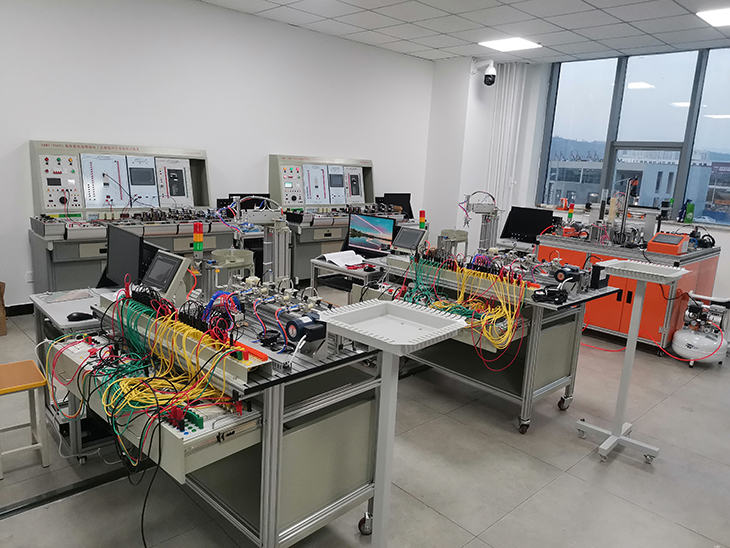

二、機電氣體化控制實訓設備外觀圖
機電氣體化控制實訓糸統
（圖片僅供參考、以實際配置為準）
三、技術參數
1、交流電源：三相五線 AC 380 V±10% 50Hz；
2、溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
3、外形尺寸：長×寬×高=1200mm×800mm×1500mm；
4、整機功耗：≤1.5 kVA；
5、安全保護措施：實訓臺桌面采用高絕緣、高強度、耐高溫的高密度板。具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線
四、功能特點：電一體化智能實訓設備采用鋁合金導軌式實訓臺，模塊采用標準結構和抽屜式模塊放置架，互換性強；按具有生產性功能和整合學習功能的原則確定模塊內容，使教學或競賽時可方便的選擇需要的模塊。
本設備的PLC模塊的I/O 端子、變頻器的接線端子、各常用模塊與PLC的連接端子，均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子排連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
（1）PLC、變頻器及觸摸屏模塊：PLC為三菱CPU FX3U-48MR ；變頻器采用三菱FR-E740；模塊材料要求：高強度塑料外殼、重量輕，面板是鋁塑板，圖案、文字符號采用進口油墨絲印。人機界面采用昆侖通態7寸彩色觸摸屏，配套安裝支架，支架可固定與實訓臺架鋁合金臺面上。
（2）電源模塊：包括三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個；按鈕模塊：24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只；鐵質模塊，尺寸：300×285mm.。
（3）一體化接線排：接線排殼體上兩側相對設置有一初級接線區（接線端子）和一次級接線區（安全插座）；接線端子與對應的安全插座通過導電彈性件連接；接線排殼體邊緣卷折，設有固定用的螺孔，可以通過螺絲桿固定在實訓桌上。
（4）送料裝置：圓型的送料盤，邊緣開有一出料口；通過送料盤機架與實訓臺固定；送料盤底部裝有直流減速電機，作為旋轉動力，并通過連軸器與送料盤內部的螺旋葉片連接；送料槽其一段與出料口相連接。調整立柱上裝有一載料臺，高度與出料口平齊，通過光電傳感器檢測是否有物料。
（5）氣動機械手裝置：四自由度氣動機械手，氣缸及附屬傳感器；氣動手臂兩側裝有2個限位擋板，擋板上裝有電感傳感器、緩沖閥，進行對手臂的旋轉限位。整個搬運機構能完成四個自由度動作，手臂伸縮、手臂旋轉、手爪上下、手爪松緊。
（6）物料分揀裝置：傳送帶通過三相異步電動機驅動，在傳送帶端點處設計有落料口，通過光電傳感器檢測物料；傳送帶上裝有三個出料槽，對應位置有電感傳感器、光纖傳感器等同時正對料槽位置裝有推料氣缸，共計三個氣缸。傳送帶采用可拆卸的鋁合金支架。
（7）設備臺架：采用鋁合金導軌式實訓臺，以經氧化處理的高材質20mm×80mm、30mm×60mm鋁合金作為設備主要框架材料，實訓臺采用單面單抽屜結構，采用拉出式的抽屜結構，底部裝有4個導向輪，方便實訓臺架移動， PLC、變頻器等模塊可以放置在抽屜上，整體結構為開放式和可拆裝式。外形尺寸為：1190mm×800mm×840 mm。
五、實訓項目
光機電一體化實訓考核裝置用于教學，可按工作過程導向，工學結合的模式規劃教學活動，完成以下工作任務：
1. 氣動系統的安裝與調試項目：
選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：
1)氣動方向控制回路的安裝；
2)氣動速度控制回路的安裝；
3)擺動控制回路的安裝；
4)氣動順序控制回路的安裝；
5)氣動機械手裝置的安裝；
6)氣動系統安裝與調試；
2. 電氣控制電路的安裝和PLC程序編寫項目：
選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：
1)電動機正反轉控制電路的連接與控制程序編寫；
2)電動機調速控制電路的連接與控制程序編寫；
3)氣動方向控制程序編寫；
4)氣動順序動作控制程序編寫；
5)氣動機械手控制程序編寫；
6)皮帶輸送機控制程序編寫；
7)機電一體化設備控制程序編寫；
8)自動生產線控制程序編寫。
3. 機電設備安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1)傳動裝置同軸度的調整；
2)皮帶輸送機的安裝與調整；
3)搬運機械手設備安裝與調試；
4)物件分揀設備的安裝與調試；
5)送料設備的安裝與調試；
6)自動生產線設備安裝與調試。
4. 自動控制系統安裝與調試項目
選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：
1)多種傳感器的安裝與調試；
2)機械手的自動控制；
3)皮帶輸送機的自動控制；
4)機電一體化設備的自動控制；
5)PLC控制系統的安裝與調試；
6)自動生產線的安裝與調試。
機電一體化智能實訓平臺用于考核或技能競賽，可考察的職業能力：
1)機械構件的裝配與調整能力；
2)機電設備的安裝與調試能力；
3)電路安裝能力；
4)氣動系統的安裝與調試能力；
5)機電一體化設備的控制程序的編寫能力；
6)自動控制系統的安裝與調試能力。
六、機電一體化智能實訓設備配置
序號 名稱 主要技術指標 數量 單位 備注
1 實訓桌 1190×800×840 mm 1 張
2 觸摸屏模塊 昆侖通態7寸彩色觸摸屏 TPC7062TX 1 塊
3 PLC模塊 三菱PLC FX3U-48MR+FX3U-485BD 1 臺
4 變頻器模塊 三菱FR-D720 0.4KW 1 臺
5 電源模塊 三相電源總開關（帶漏電和短路保護）1個，熔斷器3只，單相電源插座2個，安全插座5個； 1 塊
6 按鈕模塊 24 V/6 A、12 V/2 A各一組；急停按鈕1只，轉換開關2只，蜂鳴器1只，復位按鈕黃、綠、紅各1只，自鎖按鈕黃、綠、紅各1只，24V指示燈黃、綠、紅各2只； 1 套
7 物料傳送機部件 直流減速電機（24 V，輸出轉速6 r/min）1臺，送料盤1個，光電開關1只； 1 套
8 氣動機械手部件 單出雙桿氣缸1只，單出桿氣缸1只，氣手爪1只，旋轉氣缸1只，電感式接近開關2只，磁性開關5只，緩沖閥2只，非標螺絲2只，雙控電磁換向閥4只； 1 套
9 皮帶輸送機部件 三相減速電機（380 V，輸出轉速40r/min）1臺，平皮帶1355×49×2 mm 1條； 1 套
10 物件分揀部件 單出桿氣缸3只，金屬傳感器1只，光傳感器2只，磁性開關6只，物件導槽3個，單控電磁換向閥3只 1 套
11 接線端子模塊 接線端子和安全插座 1 塊
12 物料 金屬5個，尼龍黑白各5個 15 個
13 安全插線   1 套
14 氣管 Φ4\Φ6 1 套
15 PLC編程線纜   1 條
16 PLC編程軟件   1 套 拷貝版
17 觸摸屏與計算機通信線   1 條
18 觸摸屏與PLC通信線   1 條
19 配套工具   1 套
20 產品配套光盤   1 套
21 線架   1 個
22 電腦推車   1 臺
23 教材   1 本
24 教學資源 見附件 1 套
