本實驗裝置對象主要由被控對象、檢測裝置和執行機構三大部分組成。
供水系統有兩路：一路由水泵1（單相水泵）、電動電動調節閥、渦輪流量計及管道和閥門組成；另一路由變頻器（三相變頻調速）、變頻器、渦輪流量計及管道和閥門組成。可由任意水路把儲水箱的水抽到實驗對象水箱，即2個有機玻璃水箱和模擬鍋爐。

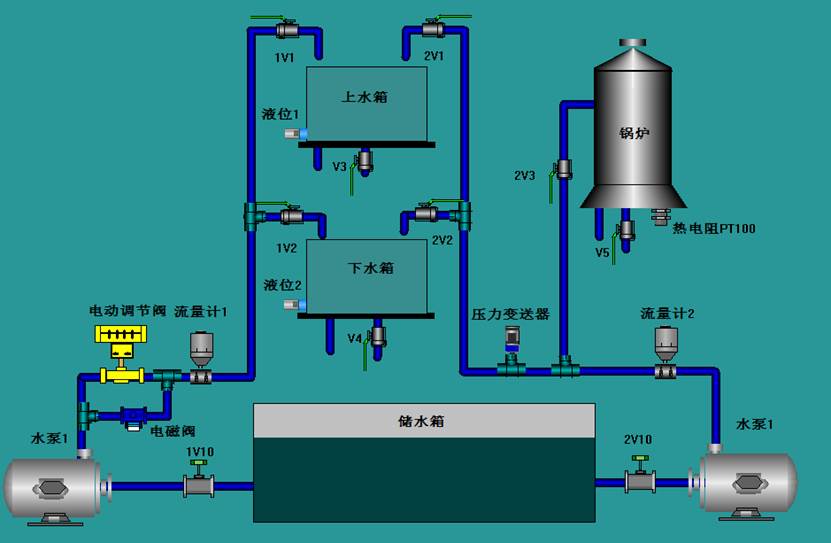

DB-CG21過程控制儀表工實訓裝置的控制對象總體框圖如圖1-1所示。

圖1-1 DB-CG21過程控制儀表工實訓裝置的控制對象總體框圖
一、被控對象
由不銹鋼儲水箱、2個有機玻璃水箱、1.0KW單相電加熱模擬鍋爐(由不銹鋼鍋爐內膽加溫筒和高熔點有機夾套構成)及敷塑不銹鋼管道等組成。
水箱：包括上水箱、下水箱和儲水箱。水箱采用淡藍色優質有機玻璃，不但堅實耐用，而且透明度高，便于學生直接觀察液位的變化和記錄結果。上下水箱底部均接有擴散硅壓力傳感器與變送器，可對水箱的壓力和液位進行檢測和變送。上、下水箱可以組合成一階、二階單回路液位控制系統和雙閉環串級控制系統。儲水箱為不銹鋼儲水體，并在兩側各與一水泵相連，為整個系統儲水和供水，內有獨特的結構設計和不銹鋼過濾網，拆洗維護方便，以防雜物進入水泵和管道。
模擬鍋爐：是利用電加熱管加熱的常壓鍋爐，可利用它進行溫度實驗。
管道及閥門：整個系統管道由敷塑不銹鋼管連接而成，所有的手動閥門均采用銅質球閥，避免了管道生銹的可能性。
二、檢測裝置
壓力/液位變送器：裝置中采用了三個壓力/液位變送器，其中二個變送器分別用來對兩個水箱的液位進行檢測，也可作為各水箱的壓力檢測，其量程：0～3KP，即0～30cm；一個變送器對水路2管路壓力進行檢測，其量程：0～100KP，即0～100Kpa。傳感器精度：0.5級，輸出：4～20mADC，供電：24VDC，接線方式：二線制；采用工業用的擴散硅壓力變送器，帶不銹鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。且其零點和量程調節都出廠之前已調試好。（詳細見其說明書）

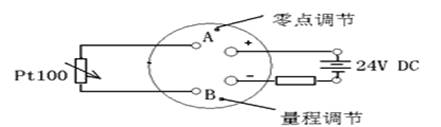

溫度傳感器/變送器：裝置中采用了一個Pt100鉑熱電阻溫度傳感器，用來檢測鍋爐內膽的水溫。經過控制臺中的溫度變送器，可將溫度信號轉換成4～20mA直流電流信號。 溫度變送器的量程：0～+100℃，精度：0.5級，輸出：4～20mADC，供電：24VDC，接線方式：二線制。Pt100傳感器精度高，熱補償性較好。其接線圖如圖1-2所示：

圖1-2 PT100與溫度變送器接線圖
流量傳感器/變送器：裝置中采用的是渦輪流量計，是用來對變頻器控制的動力支路及盤管出口處的流量進行檢測。其量程：0～1200L/h，精度：1.0%，輸出：4～20mADC，供電：24VDC，接線方式：二線制。
三、執行機構
電動電動調節閥：本裝置采用的電動電動調節閥是由電動閥門執行器和三通線性閥門組成。其執行器采用智能直行程調節，根據控制的信號變化，來調節執行器的行程，從而調節三通線性閥門的開度，進而對控制回路的流量進行調節；具有精度高、技術先進、體積小、重量輕、推動力大、功能強、控制單元與電動執行機構一體化、可靠性高、使用和校正非常方便等優點；工作時需提供24V交流電源（此電壓由變壓器提供），軸桿推力：600N ，執行器行程：20mm ，輸入信號 :0-10Vdc或2-10Vdc ；本裝置中的執行器已被設置為輸入信號為2-10Vdc，由于從實驗控制臺輸出的信號為4～20mADC,故接到執行器的信號線兩端加500歐的電阻。其三通線性閥門的直徑為20mm.
變頻器：裝置中采用了三菱D700系列變頻器，三相220VAC變頻輸出用來驅動三相磁力驅動泵,控制信號輸入:4～20mADC或0～5VDC,供電：?jiǎn)蜗?20VAC。（詳細見其說明書）
水泵：裝置中采用兩只水泵,都為磁力驅動循環泵，型號：MP-55R-，額定流量：30L/MIN，揚程：4米，功率：90W。
單相電加熱環：裝置中采用的是兩根功率為1000W電加熱棒，用來對鍋爐內膽內的水進行加溫，加熱環的電阻值約為30Ω左右。

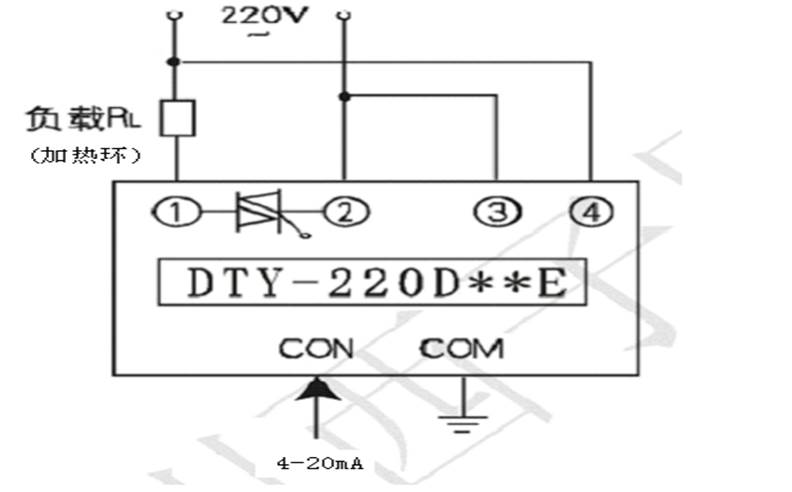

全隔離單相交流調壓模塊：裝置采用了全隔離單相交流調壓模塊，來實現溫度的連續控制（安裝在電氣控制接線底板上）.它是集同步變壓器、相位檢測電路、移相觸發電路和可控硅與一體，當改變控制信號（即4～20mADC標準電流）的大小，就可以自動控制改變輸出可控硅的觸發角，從而來實現負載電壓從0V到電網全電壓的可調，即實現單相交流調壓。其接線圖如圖1-3所示：

圖1-3 調壓模塊接線圖
