一、實驗目的
1、了解自感式差動變壓器的基本結構。
2、掌握自感式差動變壓器及整流電路的工作原理。
3、掌握自感式差動變壓器的調試方法。
二、實驗所用單元
電感式傳感器、電感式傳感器轉換電路板、差動放大器板、直流穩壓電源、數字電壓表、位移臺架。
三、實驗原理及電路
自感式差動變壓器電路圖如圖12-1所示。
圖12-1 自感式差動變壓器實驗電路圖
傳感器的兩個次級線圈(N2、N3)作為交流電橋的兩個橋臂，R1、R2為另外兩個橋臂，D1、D2、D3、D4組成相敏整流器，A、B之間輸入交流電壓，M、N之間輸出脈動直流電壓，經R3、R4、C1濾波后輸出直流電壓。
四、實驗步驟
1、按實驗十一的步驟1和2進行操作。
2、按圖12-1將信號源的A端接至次級線圈N2、N3的中間連線點，B端接至L，N2上端接E點，N3下端接G點，B與L、J與M、K與N連接，差動放大器與電壓表接線不變，這樣構成自感式差動變壓器實驗電路。
3、按實驗十一的步驟4進行實驗，將實驗結果記入下表。
表 12-1
| X(mm) | 0 | ||||||||||
| UO(mV) | 0 |
五、實驗報告
1、根據表12-1，畫出輸入/輸出特性曲線
，并且計算靈敏度和非線性誤差。2、比較差動變壓器和自感式差動變壓器的靈敏度和線性度。

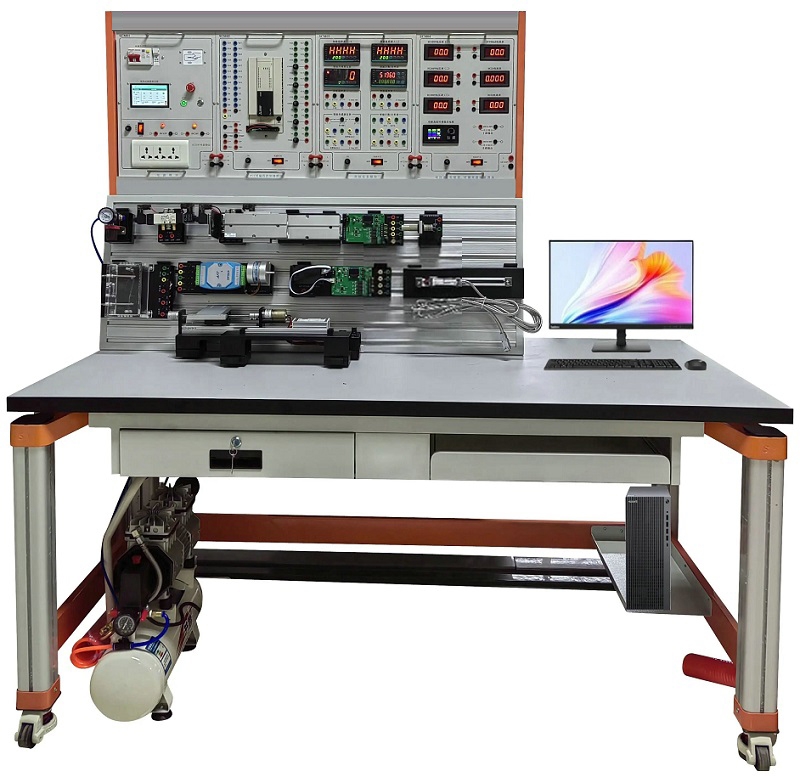

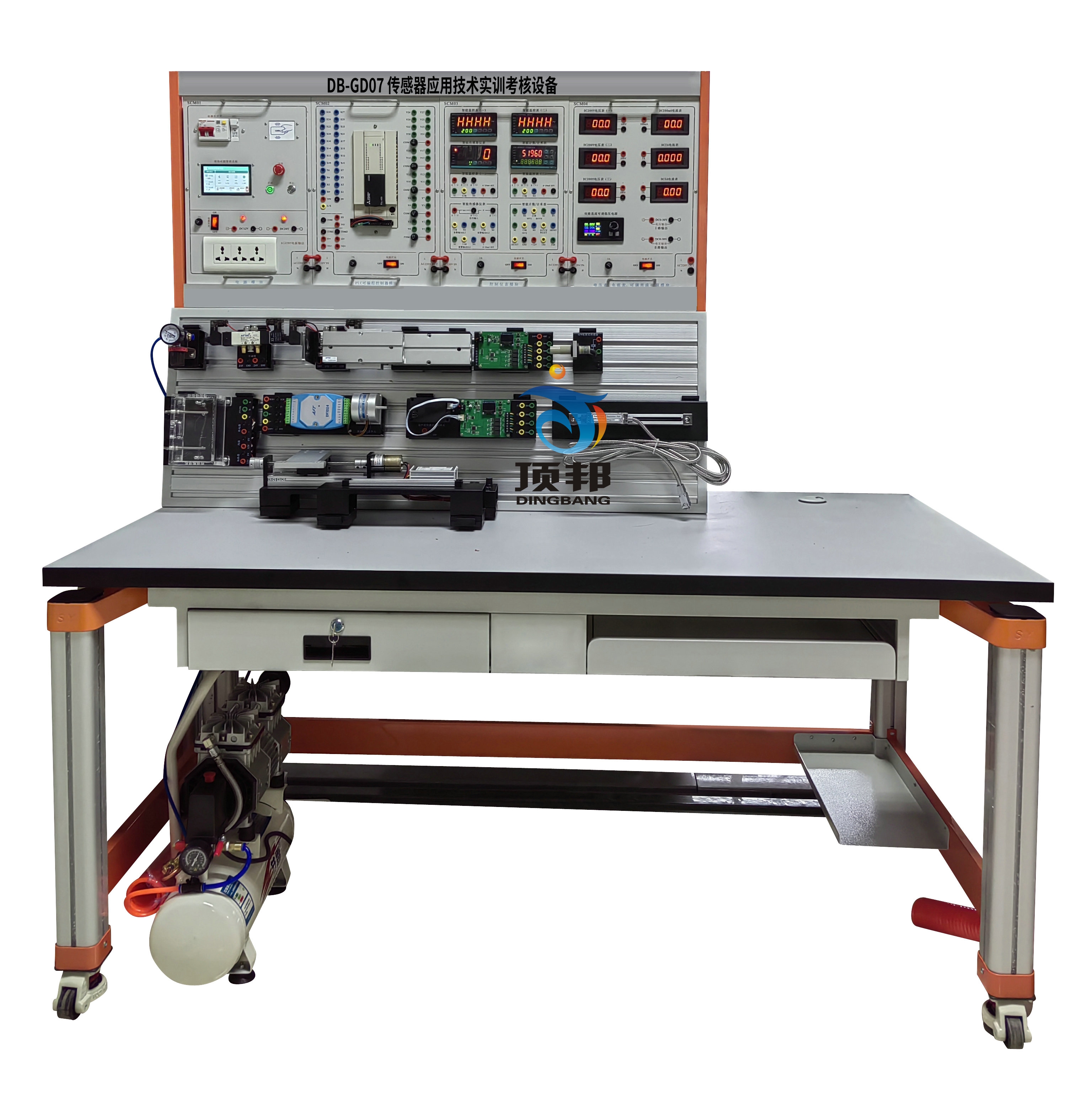

DB-GD07 傳感器應用技術實訓考核設備
傳感器實訓室是機電工程系專業實訓室之一，主要承擔與傳感器技術相關的實驗或?qū)嵱柸蝿�。傳感器實訓室為配合《傳感器原理及應用》、《�?chuàng)新創業（電子設計大賽）》、《模擬電路調試與維修》、《電工電子技術》等課程的實驗實訓設置。實驗室可以開展各種與傳感器相關的實驗項目，如金屬箔式應變片-單臂電橋搭建、差動變壓器的性能測試、電容式傳感器的位移特性測試、霍爾式傳感器振動測量、光纖傳感器的位移特性測試等。
傳感器實訓室還常用于溫度傳感器和濕度傳感器的實驗。溫度傳感器可以測量實驗區域的溫度，常見的類型有熱電偶、熱敏電阻等。濕度傳感器則用于測量空氣中的濕度，通常用于實驗室的環境監測和控制。
傳感器應用技術實訓考核設備是能緊密結合物聯網相關專業教學與科研的核心實驗室，能比較全面的滿足學生或教師在學習和研究物聯網技術方面的需求。學生可以通過傳感器應用技術實訓考核設備掌握各種基本傳感器的組成結構、工作原理以及信號處理電路的原理，同時通過電路的搭接、信號的檢測和數據的處理，發揮設計思維，提高實踐動手能力。這為學生今后在電子設計大賽、畢業設計等電子制作方面奠定實踐基礎。
一、傳感器應用技術實訓考核設備要求
傳感器應用技術實訓考核設備包括不少于十五種類型傳感器的應用，可以通過自由組合進行實訓。該設備的實訓指導書提供至少二十個實訓項目的演練，書中每一個實訓項目有實訓目的、實訓器材、控制要求、實訓步驟，當中需有大量的原理接線圖、實物裝配圖、實物接線圖加上豐富內容的表格及文字介紹�？刂破骷笥蓲煜�、模塊組成，可以根據實訓需求自行選用，如 PLC 控制和 PID 控制器控制等到。
