環境監測（Environmental Monitoring），是科學管理環境和環境執法監督的基礎，是環境保護必不可少的基礎性工作。環境監測的核心目標是提供環境質量現狀及變化趨勢的數據，判斷環境質量，評價當前主要環境問題，為環境管理服務。本教材就是運用化學、物理、生物、醫學、遙測、遙感、計算機等現代科技手段監視、測定、監控反映環境質量及其變化趨勢的各種標志數據，從而對環境質量作出綜合評價的學科。

【學習目標】
·     了解環境監測幾大基本要素。
·     了解環境監測幾個傳感器工作原理以及接口使用。
·     熟練掌握各傳感器程序編寫規范，使用控制。

2.1 二氧化碳傳感器

本教材選用的是工業級二氧化碳傳感器，廣泛適用于農業大棚，花卉培養等需要二氧化碳及溫濕度監測的場合。傳感器內輸入電源，感應探頭，信號輸出三部分完全隔離。安全可靠，外觀美觀，安裝方便。設備采用高靈敏度的氣體檢測探頭，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。

2.1.1 傳感器參數

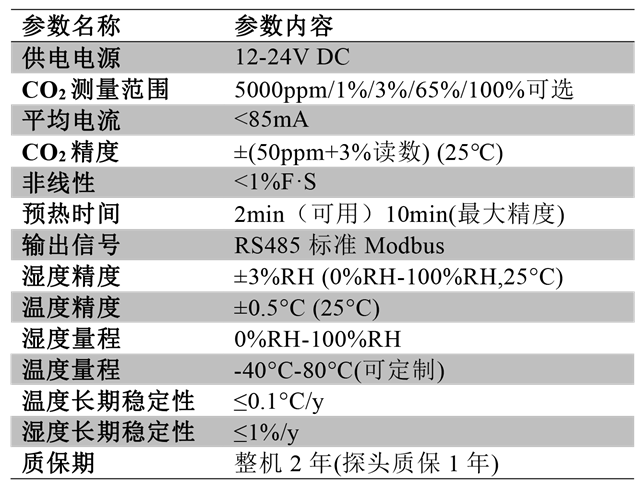

表2-1 二氧化碳傳感器參數表

2.1.2 探頭參數與選型

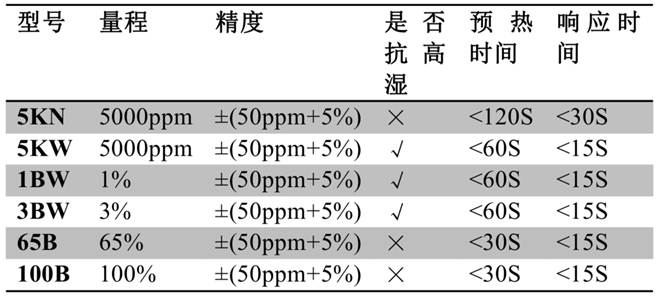

表2-2 二氧化碳傳感器探頭參數與選型

2.1.3 硬件連接

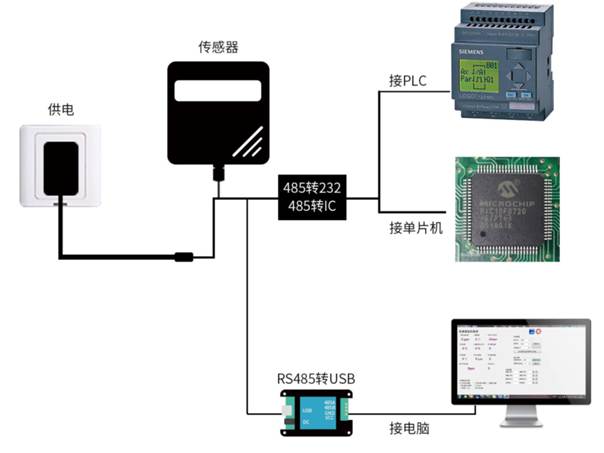

圖2-3 二氧化碳傳感器系統框架圖
寬電壓電源輸入12-24V均可。485信號線接線時注意A/B 兩條線不能接反，總線上多臺設備間地址不能沖突。

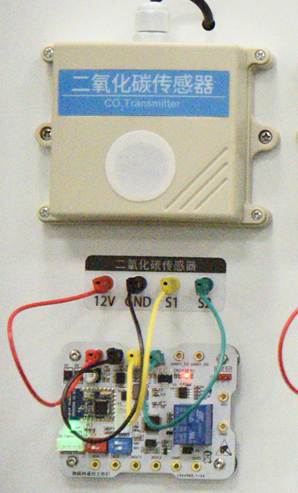

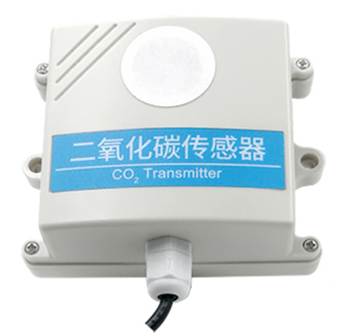

圖2-4 二氧化碳傳感器實物圖圖2-5 二氧化碳傳感器實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）
通信	黃色（S1）	485_A
通信	藍色（S2）	485_B

使用時注意需將傳感器安置在避風避雨的環境中，90 度垂直于地面度壁掛，保持將傳感器透氣孔朝向正前方，防止進水。同時為了保證測量的準度，請將二氧化碳變送器安裝在通風較好的位置。

2.1.4 通訊協議

（1）通訊基本參數

編碼	8位二進制
數據位	8位
奇偶校驗位	無
停止位	1位
錯誤校驗	CRC（冗余循環碼）
波特率	2400bps/4800bps/960bps可設，出廠默認為9600bps

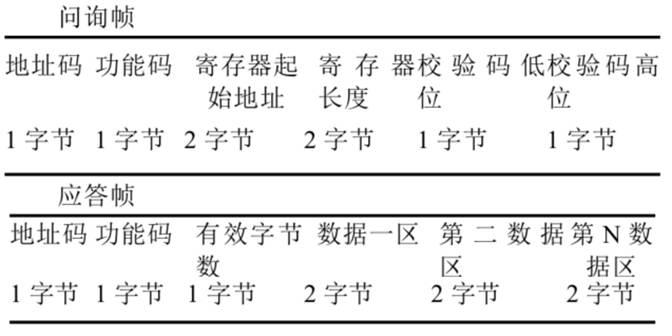

（2）數據幀格式定義

采用 Modbus-RTU 通訊規約，格式如下：
初始結構>=4 字節的時間
地址碼= 1 字節
功能碼= 1 字節
數據區= N 字節
錯誤校驗= 16 位 CRC 碼
結束結構>=4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的
（出廠默認 0x01）。
第 10頁
功能碼：主機所發指令功能提示，本變送器只用到
功能碼 0x03（讀取存器數據）。
數據區：數據區是具體通訊數區，注意 16bits 數
據高字節在前
CRC 碼：二字節的校驗碼。

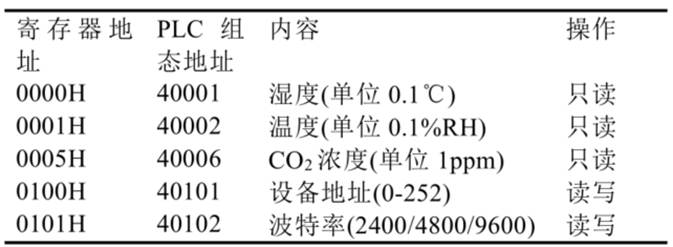

（3）寄存器地址

（4）通訊協議示例及解釋

問詢幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x05	0x00 0x01	0x94	0x0B

應答幀：（例如讀到CO₂值為451ppm）

地址碼	功能碼	有效字節數	CO₂值	校驗碼低位	校驗碼高位
0x01	0x03	0x02	0x01 0Xc3	0x78	0x35

CO₂：
01C3H（十六進制）=451≥CO₂=451ppm
