大氣壓力傳感器

本教材所用的是工業級大氣壓力傳感器，可以精確的測量大氣氣壓值，適用于各種環境下氣壓測量。采用原裝進口傳感器，測量數據穩定，精度高，抗干擾能力強，使用壽命長，可廣泛運用于環境機房、機場、火車站、商用樓宇控制、家庭住宅、辦公樓、學校、會議室、商場、飯店、體育館、電影院、圖書館等領域，它具有廣闊的應用前景。

2.2.1 傳感器參數

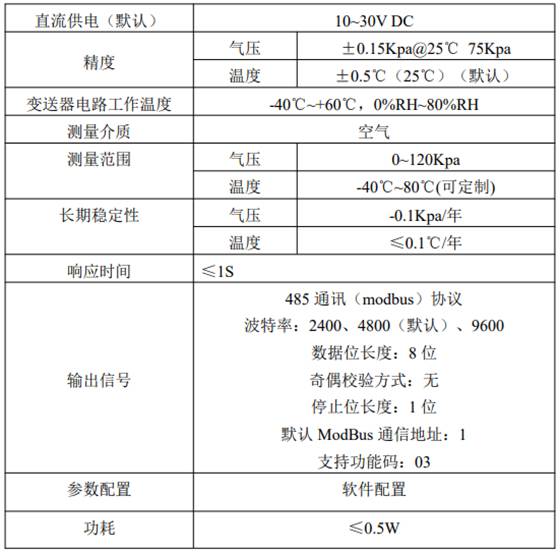

圖2-6 大氣壓力傳感器參數表

2.2.2 硬件連接

電源接口為寬電壓電源輸入 10-30V 均可。485 信號線接線時注意 A\B 兩條線不能接反，總線上多臺設備間地址不能沖突。

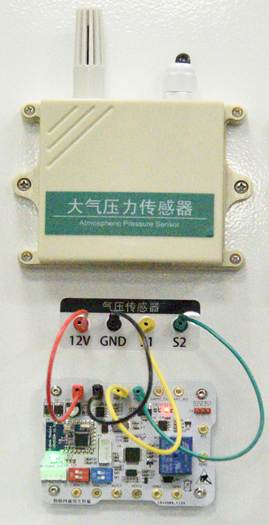

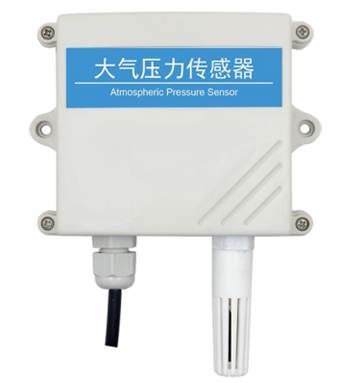

圖2-7 大氣壓力傳感器實物圖圖2-8 大氣壓力傳感器實物接線圖

	線色	說明
電源	紅色（12V）	電源正（12V）
電源	黑色（GND）	電源負（GND）
通信	黃色（S1）	485_A
通信	藍色（S2）	485_B

2.2.3 傳感器通訊協議

（1）采用 Modbus-RTU 通訊規約，格式如下：

初始結構 ≥4 字節的時間
地址碼 = 1 字節
功能碼 = 1 字節
數據區 = N 字節
錯誤校驗 = 16 位 CRC 碼
結束結構 ≥4 字節的時間
地址碼：為變送器的地址，在通訊網絡中是唯一的（出廠默認 0x01）。
功能碼：主機所發指令功能指示，本變送器只用到功能碼 0x03（讀取寄存器數 據）。
數據區：數據區是具體通訊數據，注意 16bits 數據高字節在前！
CRC 碼：二字節的校驗碼。
主機問詢幀結構：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
1字節	1字節	2字節	2字節	1字節	1字節

從機問詢幀結構：

地址碼	功能碼	返回有效字節數	氣壓值	溫度值	校驗碼低位	校驗碼高位
1字節	1字節	1字節	2字節	2字節	2字節	2字節

（2）寄存器地址

寄存器地址	PLC或組態地址	內容	操作
0000 H	40001	氣壓上傳數據為真實數據的10倍	只讀
0001 H	40002	溫度上傳數據為真實數據的10倍	只讀

（3）通信協議示例及解釋

舉例：讀取設備地址0x01大氣壓力及溫度值
問詢幀：

地址碼	功能碼	起始地址	數據長度	校驗碼低位	校驗碼高位
0x01	0x03	0x00 0x00	0x00 0x02	0xC4	0x0B

應答幀：（例如讀到氣壓為15.1Kpa，溫度為-10.1℃）

地址碼	功能碼	返回有效字節數	氣壓值	溫度值	校驗碼低位	校驗碼高位
0x01	0x03	0x04	0x00 0x97	0xFF 0x9B	0x4B	0x0B

（4）溫度計算：

當溫度低于 0 ℃ 時溫度數據以補碼的形式上傳。
溫度：FF9B H(十六進制)= -101 => 溫度 = -10.1℃
氣壓計算：氣壓：97H (十六進制)= 151 => 氣壓 = 15.1Kpa
