> 物聯網實訓臺基礎實驗
2025-04-09 07:05
物聯網實訓臺基礎實驗
基礎實驗是對物聯網行業所涉及的、用的最多的幾個模塊進行學習,主要包括:光照模塊、二氧化碳模塊、氣壓模塊、紫外模塊、人體感應模塊、氣體感應模塊、雨雪模塊、磁力感應模塊、聲響模塊、紅外對管模塊、粉塵模塊、舵機控制模塊、ID讀卡模塊、IC讀卡模塊、900M讀卡模塊、2.4G讀卡模塊,通過對上述所有模塊的學習能夠玩轉物聯網最基礎的數據采集端。
【學習目標】
· 了解基礎實驗的幾個基本傳感器。
· 熟練使用基礎實驗的各種傳感器、使用控制方法。
· 熟練掌握各基礎實驗、控制程序編寫規范及應用。
5.1 光照模塊
傳統的照度傳感器主要采用光敏電阻,其工作原理是光電特性:光敏電阻的光電流與照度之間的關系。由于光敏電阻的光電特性并不是理想的線性關系,所以不可作高精度檢測元件,一般當作開關式傳感器在某些場合(如走廊燈)使用。此外,光敏電阻由于需要信號放大器和A/D轉換器,系統電路設計比較復雜,費用高。另外,光敏電阻十分容易被不可見光(如紅外線和紫外線)影響而導致誤操作。
針對光敏電阻的諸多缺點,捷易科技采用羅姆(ROHM)株式會社推出的16位數字式照度傳感器BH1750FV,BH1750FVI測量精度高、測量時間短,而且電路設計并不復雜,容易實現與集成,主要應用在移動電話,液晶電視,照明控制,筆記本電腦,數碼相機,汽車定位系統。BH1750FVI是一款具有I2C標準通信接口的芯片,輸出為16位數字信號,光源依賴性弱,抗干擾能力強。
5.1.1 模塊參數
1、采用 ROHM-BH1750FV芯片;
2、供電電源:3-5V;
3、光照度范圍:0~65535lx;
4、傳感器內置16bitAD轉換器;
5、直接數字輸出,省略復雜的計算,省略標定;
6、不區分環境光源,接近于視覺靈敏度的分光特性;
7、可對廣泛的亮度進行1勒克斯的高精度測定;
8、標準 NXP IIC通信協議
9、模塊內部包含通信電平轉換,與5V單片機IO直接連接
10、提供ST51C語言測試代碼、C8051F340C語言測試代碼、AVRM16C語言測試代碼;

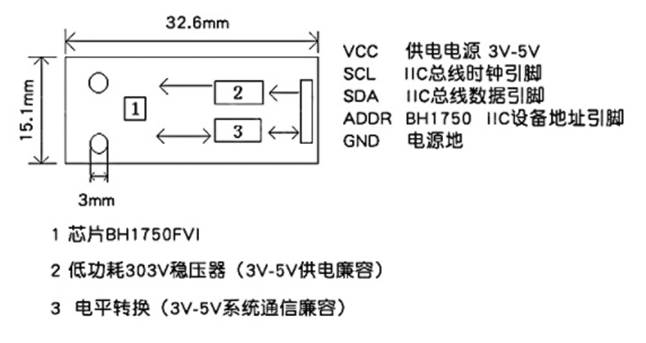

圖5-1 光強模塊參數圖
5.1.2 硬件連接

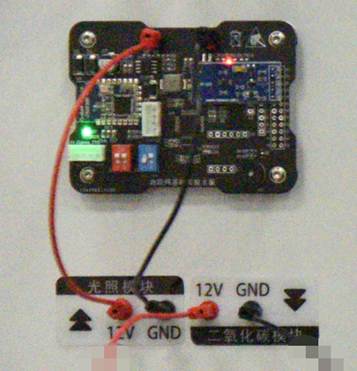

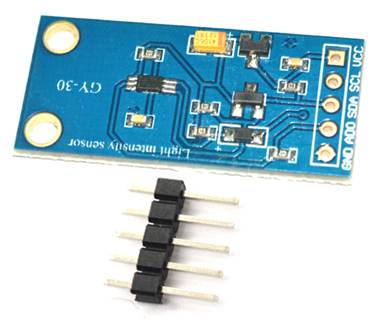

圖5-2 光照模塊實物圖 圖5-3 光照模塊實物接線圖
線色
說明
電源
紅色(12V)
電源正(12V)
黑色(GND)
電源負(GND)
