二氧化碳模塊
MH-Z14二氧化碳氣體傳感器(以下簡稱傳感器)是一個通用智能小型傳感器，利用非色紅外(NDIR)原理對空氣中存在的CO2進行探測，具有很好的選擇性和無氧氣依賴性，壽命長。內置溫度補償：同時具有數字輸出與模擬電壓輸出，方便使用。該傳感器是將成熟的紅外吸收氣體檢測技術與精密光路設計、精良電路設計緊密結合而制作出的高性能傳感器。
5.2.1 模塊參數
1、高靈度、高分率、低功耗；2、提供ART、模擬電壓信號、PW波形等多種輸出方式；
3、響應時間快；
4、溫度補償，越的線性輸出優(yōu)異的穩(wěn)定性；
5、使用命長；
6、抗水汽干擾、不中毒；

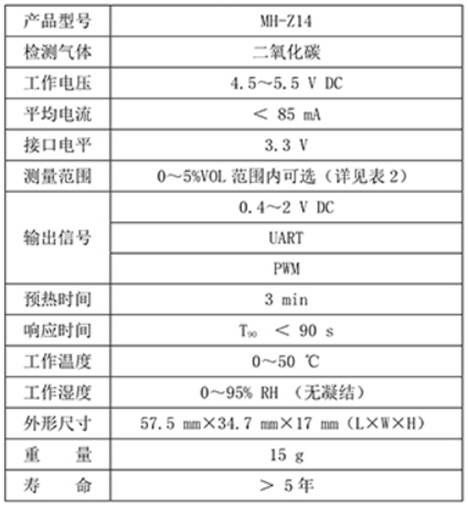

表5-4 二氧化碳模塊參數圖
5.2.2 硬件連接

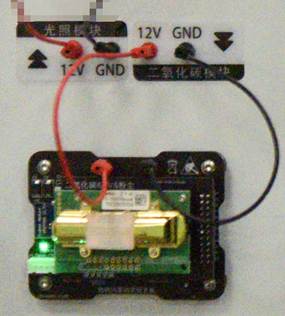

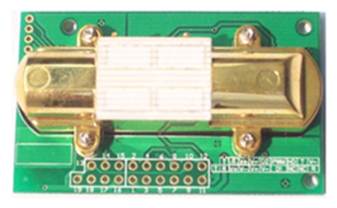

圖5-5 二氧化碳模塊實物圖 圖5-6 二氧化碳模塊實物接線圖
| 線色 | 說明 | |
| 電源 | 紅色（12V） | 電源正（12V） |
| 黑色（GND） | 電源負（GND） |
