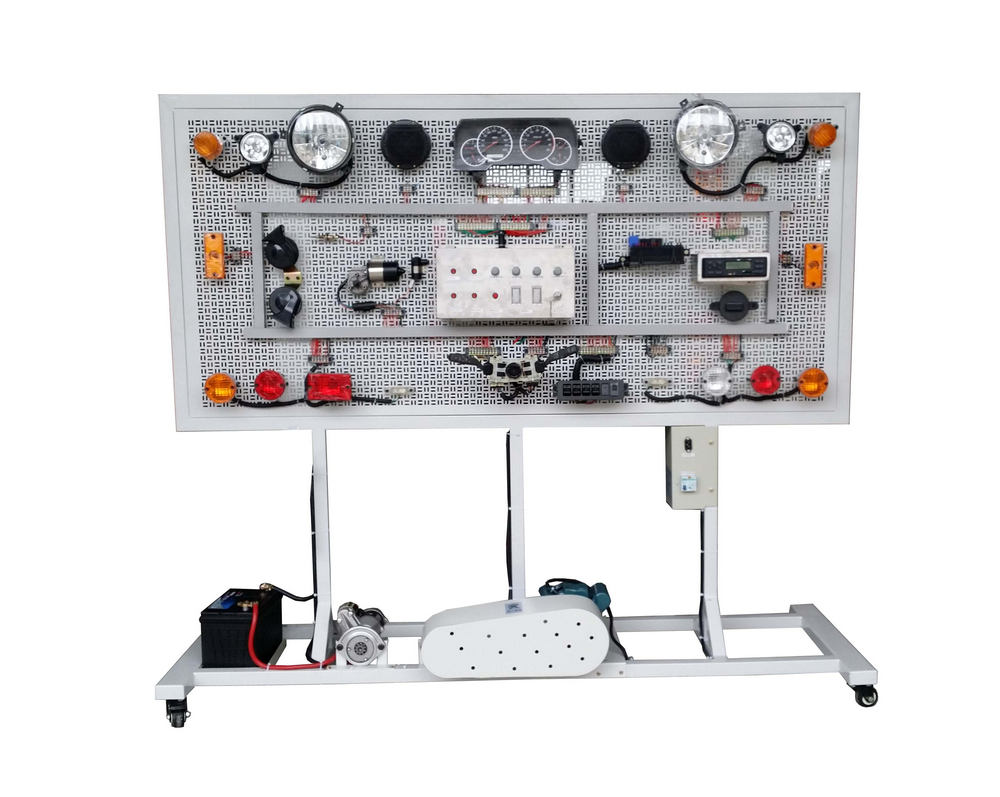

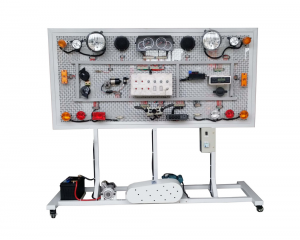

北京吉普BJ2022全車電路示教板
[規格型號]： DB-QG73
[產品名稱]： 北京吉普BJ2022全車電路示教板
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：

東風EQ1118G全車電路示教板
一、產品簡介

該北京吉普BJ2022全車電路示教板采用整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
適用于學校對整車電器理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點

1.真實可運行的汽車整車電器系統，充分展示汽車整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等汽車電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。

三、技術規格

外形尺寸（約）：2080×700×1900mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm


四、基本配置（每臺）
序號 名 稱 規格型號 單位 數量
1 示教板面板 裝有各種檢測端子以及彩色電路圖 套 1
2 點火開關   個 1
3 組合儀表 原車 套 1
4 組合開關 原車 套 1
5 左右前大燈總成 原車 套 1
6 左右前霧燈 原車 套 1
7 左右轉向燈 原車 套 1
8 左右轉向邊燈 原車 套 1
9 左右組合尾燈 原車 套 1
10 牌照燈 原車 套 1
11 燈光開關 原車 套 1
12 剎車燈開關 原車 套 1
13 倒車燈開關 原車 套 1
14 危險燈開關 原車 套 1
15 線束 上海頂邦 套 1
16 雨刮總成 原車 套 1
17 雨刮控制繼電器 原車 個 1
18 噴水電機 原車 套 1
19 噴水壺 原車 套 1
20 喇叭 原車 個 2
21 喇叭繼電器 原車 個 1
22 霧燈繼電器 原車 個 1
23 起動機總成 原車 臺 1
24 發電機總成 原車 臺 1
25 三相異步電動機 YT 100L1-4 臺 1
26 蓄電池   臺 1
27 保險絲盒 上海頂邦 個 2
28 電源總開關 50A 個 1
29 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1
30 故障模擬與排除裝置 上海頂邦 套 1
31 教師手冊 上海頂邦 套 1
32 合格證與保修卡 上海頂邦 套 1

友情提示：

1、貨品驗收：閣下收貨時請檢查北京吉普BJ2022全車電路示教板的貨品外觀，核實北京吉普BJ2022全車電路示教板的數量及配件，拒收處于受損狀態的北京吉普BJ2022全車電路示教板；

2、質保：頂邦將為閣下提供北京吉普BJ2022全車電路示教板產品說明書內的質保條件和質保期，在質保范圍內提供對北京吉普BJ2022全車電路示教板的免費維修，超出條件承諾時提供對北京吉普BJ2022全車電路示教板的有償維修；

3、退換貨：閣下單方面原因?qū)е碌谋本┘誃J2022全車電路示教板選型錯誤或北京吉普BJ2022全車電路示教板購買數量錯誤，造成北京吉普BJ2022全車電路示教板的退換貨要求，將不被接受；

4、貨期：北京吉普BJ2022全車電路示教板的發貨期為參考值，如您需要了解北京吉普BJ2022全車電路示教板的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對北京吉普BJ2022全車電路示教板有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關北京吉普BJ2022全車電路示教板的咨詢。
