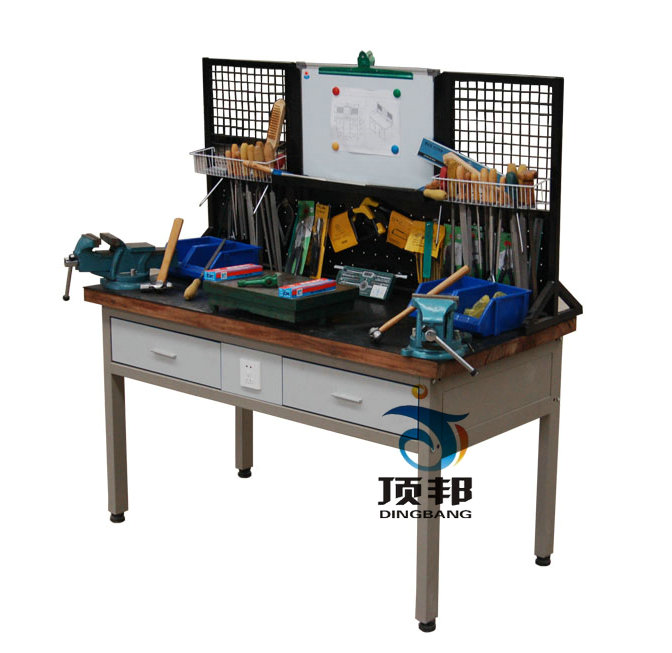

DB-QG01 鉗工實驗室設備



   鉗工作業主要包括鏨削、銼削、鋸切、劃線、鉆削、鉸削、攻絲和套絲（見螺紋加工）、刮削、研磨、矯正、彎曲和鉚接等。鉗工是機械制造中最古老的金屬加工技術。19世紀以后，各種機床的發展和普及，雖然逐步使大部分鉗工作業實現了機械化和自動化，但在機械制造過程中鉗工仍是廣泛應用的基本技術，其原因是：①劃線、刮削、研磨和機械裝配等鉗工作業，至今尚無適當?shù)臋C械化設備可以全部代替；②某些最精密的樣板、模具、量具和配合表面(如導軌面和軸瓦等)，仍需要依靠工人的手藝作精密加工；③在單件小批生產、修配工作或缺乏設備條件的情況下，采用鉗工制造某些零件仍是一種經濟實用的方法。

    鉗工實驗室設備是我公司根據教學大綱要求及學員實訓操作需要而開發的。所配置的工具是標準化和專業化的,盡可能提高學生的操作技術和動手能力,加工質量的好壞取決于操作者的技術高低,鉗工工具采用通用化、標準化和專業化，可提高學生的操作技術和動手能力。鉗工大多是在鉗工臺上用手工工具操作為主，對工件進行加工。手工操作的特點是要求技術性強，產品加工質量的好壞主要取決于操作者技術水平的高低，它的工作范圍較廣，具有萬能性和靈活性的優勢且不受設備、場地等條件的限制，因此凡是采用機械加工方法不太適宜或難以進行機械加工的場合，通常由鉗工來完成，尤其是機械產品的裝配、調試、安裝和維修等更需要鉗工，所以鉗工是機械制造工廠中應用最廣泛的工種之一。該實驗室設備可以完成常用工具的認識和使用，錘、鋸、鑿、劃線、裝配、調試、安裝、維修等教學工具。




二工位鉗工臺基本配置：


序號	名稱	規格	材料	說明	配置數
1	鉗工桌臺面	1500X750X50	三聚氰氨板	變形小，承重佳。與鋼架強攻螺絲固定。	1套
2	操作臺面	1500X750X1.5	優質鍍鋅鋼板 13公斤	平鋪于桌面	1張
3	多功能防護網 （本公司特別研制產品）	1500X750X20	20X20金屬方管，壁厚1.0。R≥2.0金屬絲筋網格。壁厚≥1.0沖孔金屬隔板。雙面書寫磁性黑板600X400（配磁性貼及長夾）。	4只R10螺栓固定與桌面�？少N掛圖紙或直接畫加工示意圖。	1套
4	桌架	1500X1500X700	60X40金屬方管，壁厚≥1.5。 壁厚≥1.0金屬雙側隔板。	焊接或螺栓連接。 四柱，四直梁，四橫梁。	1套
5	工具抽屜	520X420X150	優質雙貼面三聚氰氨板，優質滑軌�；蛉�鋼板		2只
6	工作電源 （選配）	交流220V	國標5孔安全插座		1只
7	緩沖調節腳墊	40X50	高強度橡膠，金屬螺桿R12	可調節，抗震，緩沖。	4只
8	臺虎鉗	160	優質鑄鐵，精鋼閉合口。	閉合精度：＜1	2臺
9	劃線平板	400X300X100	優質鑄鐵，平面高精度。		1臺
10	工具掛籃	380X80X10	金屬絲網格		2只
11	零件盒	240X150X110	塑料	加厚型，可拼插連接	4只
12	工具專用掛勾		金屬	L型	20只

二工位工具配置：

序號	名稱	規格	材料	單位	配置數
1	鋼鋸架			把	2
2	圓銼刀	8---12寸		套	1
3	半圓銼刀	8----12寸		套	1
4	方銼刀	8----12寸		套	1
5	扁銼刀	8----12寸		套	1
6	三角銼刀	8----12寸		套	1
7	什錦銼			套	1
8	榔頭			把	2
9	圓規	普通/彈簧150		把	2
10	角尺	500		把	2
11	鋼尺	150、300	1短1長/套	套	2
12	劃針	長120		支	2
13	內外卡鉗	160		把	1
14	游標卡尺			把	1
15	內六角扳手			套	1
16	油石			塊	1
17	鏟刀	14寸		把	1
18	絲錐	M 6 8 10 12 14	2、3、3.5、3.5、5	套	1
19	扳牙	M 6 8 10 12 14	3、3、3.5、3.5、5	套	1
20	鑿子			把	1
21	鋼鋸條			盒	1
22	活動扳手	200X24		把	1
23	鋼絲鉗			把	2
24	手虎鉗			把	1
25	一字批			把	2
26	十字批	200*24		把	2
27	呆扳手	8.10.14	2.5、2.5、3	套	1
28	三角鉸刀			把	2
29	絲攻扳手			把	2
30	扳牙扳手	8  10  14		套	2
31	尖嘴鉗			把	1
32	鋼絲刷			把	1
33	鐵皮剪刀			把	1
34	鐵皮工具箱			個	1
