DT-3000 教學實訓組合電梯模型

本系列實訓組合模型電梯的結構主要有：電梯底座、電梯井道曳引繩與對重機構、轎廂及門機驅動機構、曳引電機驅動電路及旋轉編碼器、外呼樓層按鈕電路模塊、外呼樓層呼叫指示電路模塊、電源空氣開關（漏電脫扣器）、DC12V驅動電源、PLC可編程控制器、標準接線端口電路板、轎廂控制器、檢修控制器、到站鐘、工具盒等部分組成。
本系列實訓組合模型電梯可分為六層。配合不同的控制器，可以實現電梯的自動平層、自動開關門、順向響應轎內外呼梯信號、直駛、電梯安全運行保護等功能，以及電梯急停、檢修、慢上、慢下、照明等特殊功能。它采用了直流減速電機進行轎廂的曳引拖動，及轎廂門開關。并具有極限到位保護硬件電路，防止程序錯誤對電機及其機構的損壞。以及調定直流電機的轉速滿足不同控制系統的需要。

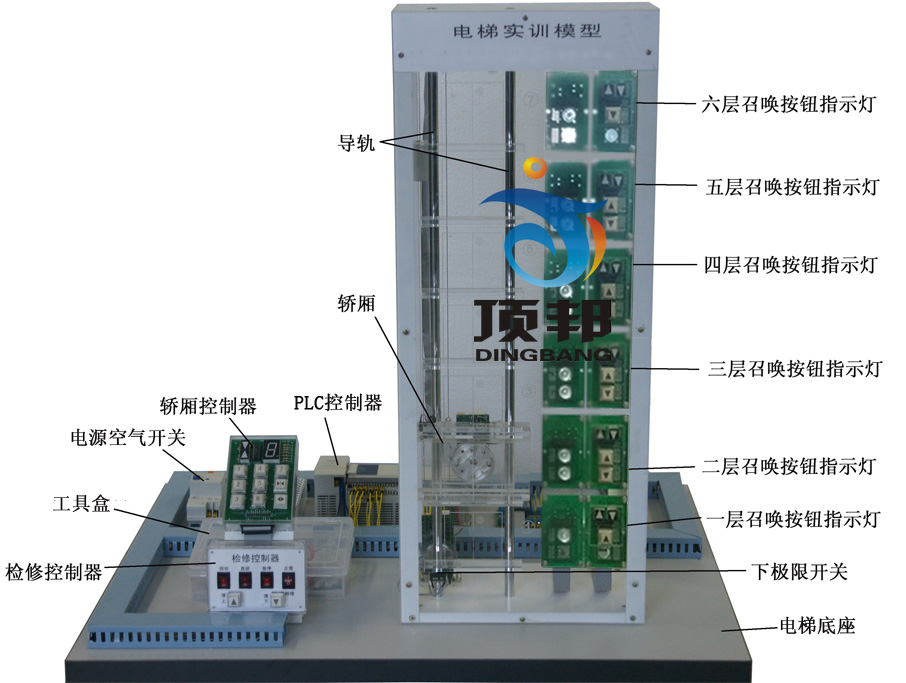

電梯的基本結構
電梯底座上面安裝所有的電梯機構與控制電路。它具有合理的電梯機構局與控制電氣元件布線，旋轉電梯底座的方向與位置，有利于學生接線實驗與裝配調試。
電梯井道：曳引繩、上滑輪、導軌、對重、樓層立面面板、轎廂及門機驅動機構、曳引電機驅動電路及旋轉編碼器、外呼樓層按鈕電路模塊、外呼樓層呼叫指示電路、上極限開關、下極限開關、一樓平層開關等組件。
轎廂及門機驅動機構：轎廂箱體、轎廂地坎、門機驅動電機、電機驅動通用電路板、門機凸輪、門機連桿、轎門、門開到位開關、門關到位開關等部件組成。
曳引電機機構及驅動電路及旋轉編碼器脈沖電路由：曳引電機支架、曳引直流電機、旋轉編碼器、電機驅動通用電路板、調速可變電阻、光電耦合脈沖開關、隨行電纜插座、上極限開關插座、下極限開關插座等器件組成。

技術參數與實訓項目
一、技術參數：
外形尺寸：810（長）×610（寬）× 770（高）
包裝尺寸：830（長）×630（寬）× 830（高）
凈重量/毛重： 20Kg / 25Kg
額定工作電壓：AC：220V 50 Hz
控制器型號：參照產品型號（附數據線和編程軟件）
轎廂平層定位：旋轉編碼器及一層平層開關
拖動電機：DC： 0-12V 直流減速電機 轉速：0-25 rpm
樓層召喚與樓層顯示：1-6層、樓層上下指示燈與樓層上下按鈕
門 電 機：DC： 0-12V 直流減速電機 轉速：0-25 rpm
門機裝置：曲柄連桿直流中分式
到 站 鐘：DC 12V
連續靠站檢測運行時間：24 小時
門機連續開閉次數：10000次
電梯組合層數：2-6層
特殊功能及實驗演示：
平層自學習程序設置、自動測試演示、PLC連接及程序上載下載、PLC監控調試及參數設置、平層高度設置、自由編程合成2-6層電梯
二、電梯的實訓項目：
1、自動（手動）開關門程序控制及PLC定時器指令運用實訓；
2、轎廂的自動平層控制實訓。
3、內外呼梯信號響應
4、順向響應轎內外呼梯信號、最遠反向外呼梯響應功能
5、正常/檢修工作狀態與慢上（慢下）點動控制實訓
6、轎廂直駛、緊急停車控制實訓
7、轎廂照明控制實訓
8、一樓平層開關的調整
9、旋轉編碼器脈沖與PLC高速計數器。
10、樓層顯示、上下行指示、各樓層召喚指令信號指示實訓；
11、井道上下極限開關保護。
12、自動上下循環運行測試
13、手動平層記憶設置、電梯平層自學習程序。
14、編程軟件的安裝與程序上載下載
15、PLC的輸入輸出點的接線實訓
16、PLC的輸入輸出點的接線故障排除實訓

配置清單
