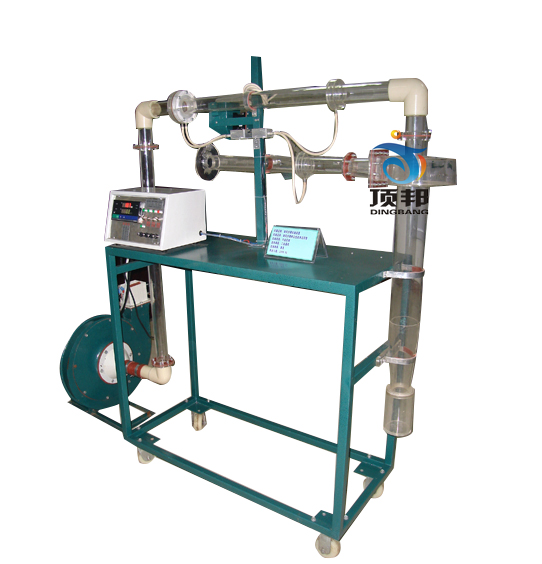

DB-539 除塵器性能測定實驗臺

實驗?zāi)康模?br style="padding: 0px; margin: 0px;" />
了解旋風除塵器的結構；測定或調節除塵器的處理風量；測定除塵器阻力與負荷的關系（即不同入口風速時阻力變化規律或情況）；測定除塵器效率與負荷的關系（即不同風速時除塵效率的變化規律情況）。

主要配置：
有機玻璃實驗旋風除塵器及測試管路、自動發塵裝置、高壓引風機、壓力計、笛形均壓管、圓弧型進口集流器、振動發塵器、自動風門調節裝置、流量測試差壓傳感器、阻力測試差壓傳感器、8路萬能信號變送輸出巡檢儀顯示溫度、壓差，不銹鋼實驗臺架等。
技術參數：
1、輸入電源：三相AC380V±10% 50Hz，功率1.1KW。
2、離心風機參數：風量2000 m3/h，風壓1000 Pa，功率1.1KW。
3、試驗風量：1900～2500m3/h；壓力：950～1.2KPa。
4、差壓傳感器：量程0—1000Pa，精度0.5級。
5、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
6、外形尺寸：1200×500×1600mm，外形為不銹鋼可移動支架，帶雙剎車輪。
