奧迪A6汽車綜合底盤實訓臺,奧迪A6汽車底盤綜合實訓臺


一、產品簡介

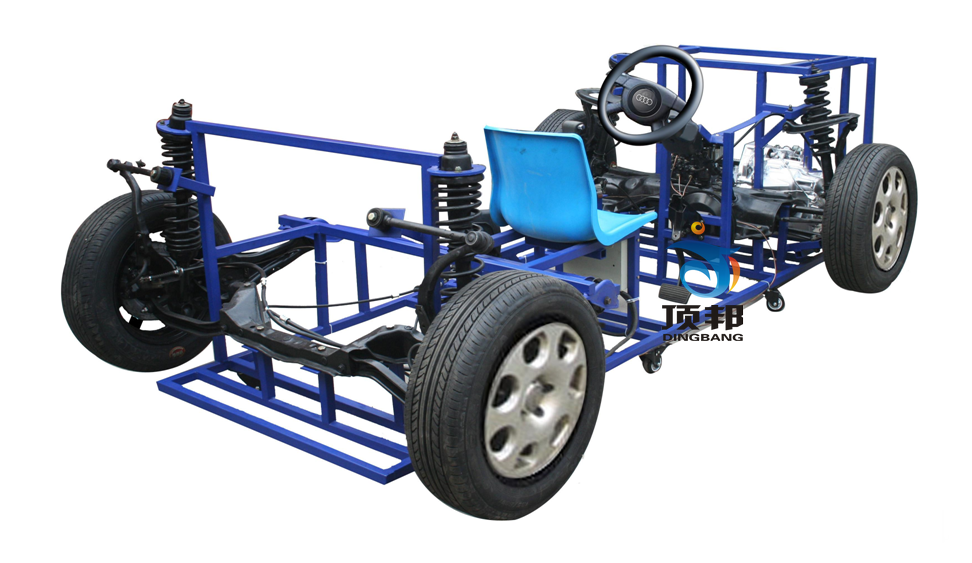

該奧迪A6汽車綜合底盤實訓臺采用奧迪A6（手動檔）汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。
包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。
適用于學校對底盤各系統的理論和維修實訓的教學需要。

二、功能特點
1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。
2.可真實對汽車底盤各系統展示與拆裝實訓。
3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。
4.電機驅動方向助力泵，真實演示助力轉向工作過程。
5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格
外形尺寸：2600×1700×1500mm(長×寬×高)
電源：220V
工作溫度：-40℃～+50℃
主機：原車裝置
電動機：220V/250W 15轉/分
漏電保護開關：DZ47LE-32
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
序號 名 稱 規格型號 單位 數量
1 傳動系統   套 1
2 轉向系統   套 1
3 制動系統   套 1
4 行駛系統   套 1
5 離合器   套 1
6 變速器   套 1
7 前后橋/懸架   套 1
8 換檔機構   套 1
9 減速電動機   只 1
10 單相交流電動機   只 1
11 漏電保護開關及附件   套 1
12 司機座椅   套 1
13 鋼制臺架 約2600×1700×1500mm(長×寬×高) 臺 1
