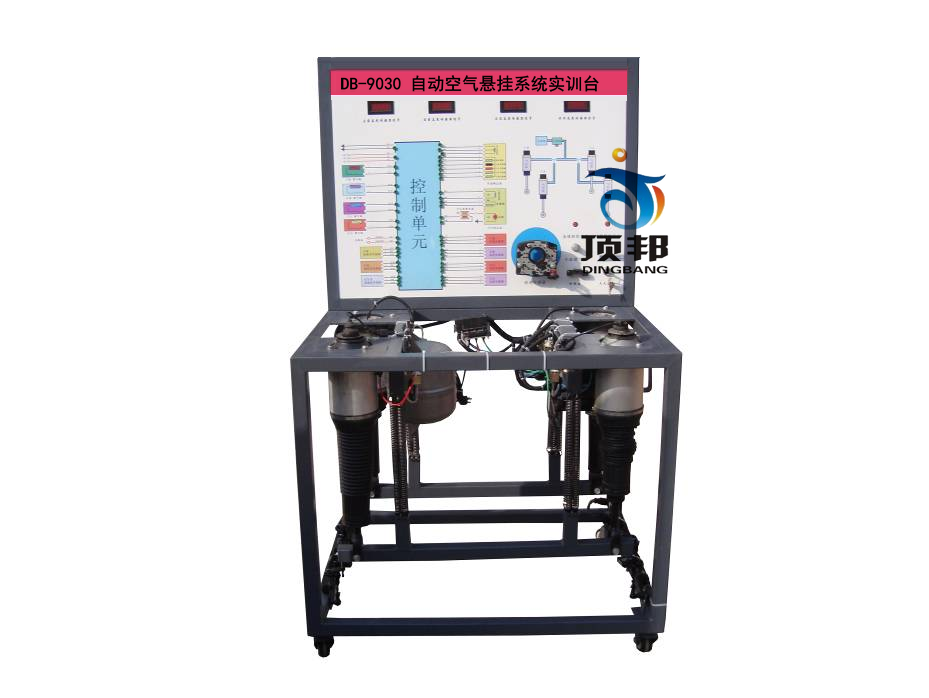

DB-9030 自動空氣懸掛系統實訓臺

一、產品簡介
自動空氣懸掛系統實訓臺采用汽車空氣懸架系統為基礎，充分展示汽車空氣懸架的組成結構和工作過程。
適用于學校對空氣懸架的理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的汽車空氣懸架系統，充分展示汽車空氣懸架系統的組成結構。
2.操縱高度控制開關或調節任意懸架高度，空氣懸架ECU控制壓縮機、高度控制電磁閥、懸架減震器硬度控制器等執行元件工作，完成對空氣懸架高度和減震器硬度的調節，真實演示汽車空氣懸架系統的工作過程。
3.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空氣懸架系統的工作原理。
4.實訓臺面板上安裝有檢測端子，可直接在面板上檢測空氣懸架系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺面板上安裝有故障指示燈和診斷座，可通過短接線閃爍故障碼來實現系統的自診斷功能。
6.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1200×1000×1700mm(長×寬×高)
外接電源：交流220V±10% 50Hz
工作電壓：直流12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖；面板：9509004mm	套	1
2	空氣懸架控制電腦(ECU)	原車	套	1
3	診斷座	原車	個	1
4	壓縮機	原車	臺	1
5	1號高度電磁閥	原車	個	1
6	2號高度電磁閥	原車	個	1
7	高度控制繼電器	原車	個	1
8	高度控制開關	上海頂邦	個	1
9	左右前懸掛控制執行器	原車	套	1
10	左右前控制傳感器	原車	套	1
11	左右后懸掛控制執行器	原車	套	1
12	左右后控制傳感器	原車	套	1
13	轉角傳感器	原車	個	1
14	各種模擬開關信號裝置	上海頂邦	套	1
15	加載模擬彈簧	上海頂邦	套	1
16	移動臺架(帶自鎖腳輪裝置)	1200×1000×1700mm(長×寬×高)	臺	1
17	故障模擬與排除裝置	上海頂邦	套	1
