一、實驗目的
用比較法，定性地測量中溫輻射時物體黑度ε。
二、原理概述
由n個物體組成的輻射換熱系統中，利用凈輻射法，可以求物體I的純換熱量Qnet.i
(1)
式中：
Qnet.i——i面的凈輻射換熱量。
Qabs.i——i面從其他表面的吸熱量。
Qe.i——i面本身的輻射熱量。
εi ——i面的黑度。
ψi(dk)——k面對i面的角系數。
Eeff.k——k面有效的輻射力。
Eb.i——i面的輻射力。
—— i面的吸收率。
Fi——i面的面積。
根據本實驗的設備情況，可以認為：
1、傳導圓筒2為黑體。
2、熱源。傳導圓筒2。待測物體（受體）3，它們表面上的溫度均勻（圖1）。

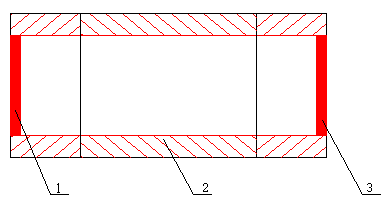

圖一輻射換熱簡圖
1—熱源 2—傳導圓筒 3—待測物體
因此，公式（1）可寫成：
Qnet.3=3(Eb.1 F1ψi.3+ Eb.2 F2ψ2.3+ε3Eb.3 F3)
因為F1= F3；3=ε3；ψ3.2=ψ1.2又根據角系數的互換性F2ψ2.3= F3ψ3.2，則：
q3=Qnet.3/F3=ε3(Eb.1ψi.3+ Eb.2ψ1.2)－ε3Eb.3
= ε3(Eb.1ψi.3+ Eb.2ψ1.2－Eb.3) （2）
由于受3與環境主要以自然對流方程換熱，因此：
q3=(t3－tf) （3）
式中：——換熱系數
t3——待測物體（受體）溫度
tf——環境溫度
由（2）、（3）式得：
（4）
當熱源1和黑體圓筒2的表面溫度一致時，Eb1=Eb2，并考慮到，體系1，2，3，為封閉系統，則：
ψi.3+ψ1.2=1
由此，（4）式可寫成：
（5）
式中σb稱為斯蒂芬——玻爾茨曼常數，其值為5.7×10-8w/m2k4。
對不同待測物體（受體）a,b的黑度ε為：
；

設aa=ab,則：
（6）
當b為黑體時，εb≈1，（6）式可寫成：
（7）

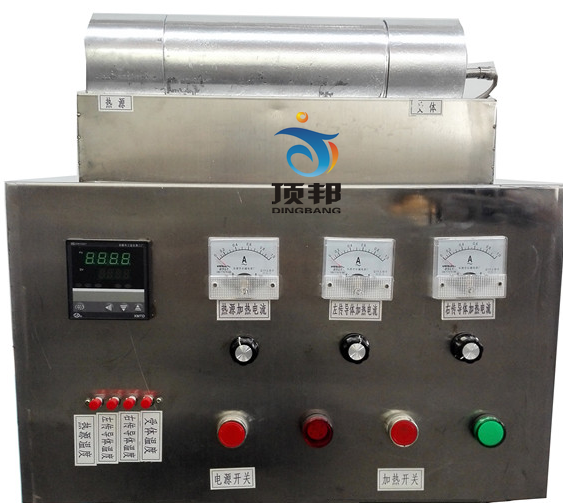

四、實驗方法和步驟
本實驗儀器用比較法定性地測定物體的黑度，具體方法是通過對三組加熱器電壓的調整（熱源一組，傳導體二組），使熱源和傳導體的測量點恒定在同一溫度上，然后分別將“待測”（受體為待測物體，具有原來的表面狀態）和“黑體”（受體仍為待測物體，但表面薰黑）兩種狀態的受體在恒溫條件下，測出受到輻射后的溫度，就可按公式計算出待測物體的黑度。
具體步驟如下：
1、熱源腔體和受體腔體（使用具有原來表面狀態的物體作為受體）靠緊傳導體。
2、接通電源，拉開溫度設定旋鈕使其設定到試驗所需溫度，設定完成后推進溫度設定旋鈕，系統自動跟蹤設定溫度。
3、系統進入恒溫后（各測溫點基本接近，且在五分鐘內各點溫度波動小于3℃），開始測試受體溫度，當受體溫度五分鐘內的變化小于3℃時，計下一組數據。“待測”受體實驗結束。
4、取下受體，將受體冷卻后，用松脂（帶有松脂的松木）或蠟燭將受體薰黑，然后重復以上實驗，測得第二組數據。
將兩組數據代入公式即可得出代測物體的黑度ε受。
五、注意事項
1、熱源及傳導的溫度不宜超過95℃。
2、每次做原始狀態實驗時，建議用汽油或酒精將代測物體表面擦凈，否則，試驗結果將有較大出入。
六、試驗所用計算公式
根據（6）式本實驗所用計算公式為：
（8）
式中： ε0——相對黑體的黑度，該值可假設為1。
ε受——代測物體（受體）的黑度。
受——受體與環境的溫差。
0——黑體與環境的溫差。
T源——受體為相對黑體時熱源的絕對溫度。
——受體為被測物體時的熱源絕對溫度。
T0——相對黑體的絕對溫度。
T受——待測物體（受體）的絕對溫度。

七、實驗數據記錄和處理（舉例）
A0實驗數據

序號 N0	熱源 ℃	傳導 ℃		受體（紫銅光面） ℃	備注
		1	2
1 2 3					室溫 ℃
平均 ℃
序號 N0	熱源 ℃	傳導 ℃		受體（紫銅薰黑） ℃
		1	2
1 2 3
平均 ℃

B0實驗結果
由實驗數據得：
ΔT受=74K T0=（135+273）K
ΔT0=110K T/源=（259+273）K
T源=（261+273）K T受=（99+273）K
將以上數據代入（8）式得：

在假設ε0=1時，受體紫銅（原來表面狀態）的黑度ε受即為0.58。

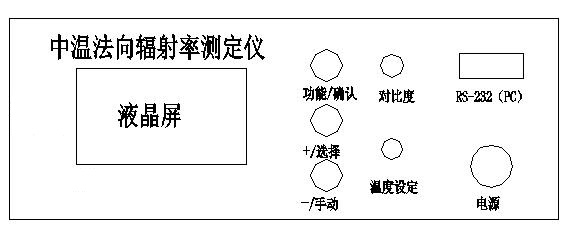

1）按鈕功能
按功能/確認鍵后顯示如下：

按+/選擇鍵，選擇自動換屏或換屏時間設定。如選選擇自動換屏按功能/確認鍵顯示如下：

按+/選擇鍵，選擇單項數椐或選擇全部數椐。
選擇單項數據(巡檢狀態)
選擇全部數據(同屏顯示全部數據)
確定選項后按功能/確認確認。
如選換屏時間設定。按功能/確認鍵顯示如下：


換屏時隔(5-99秒默認值5秒）
全屏顯示（5-99秒默認值5秒）
用+/選擇鍵或一/手動鍵設定時間。按功能/確認鍵確認。
2）對比度
調節液晶屏對比度。
3）+/選擇鍵
當屏幕進入選擇狀態時，按此鍵進行功能選擇，當選定某項功能后，再按功能/確認鍵確認。
4）一/手動鍵
當進入換屏時隔或者全屏顯示時，由此鍵和+/選擇鍵來調整時間，非此兩狀態下此
鍵將取消自動換屏功能轉入手動選擇。
5）溫度設定（電壓設定）
查看設定電壓，拉開電位器屏幕顯示顯示設定電壓此時電壓值是上次所設置值，推進電位器，原電壓設置值不變。如需重新設置電壓值，拉開電位器顯示設定電壓約等5秒后屏幕顯示修改設定電壓時，重新設置所需電壓值，完畢后推進電位器，新設置值存入。
