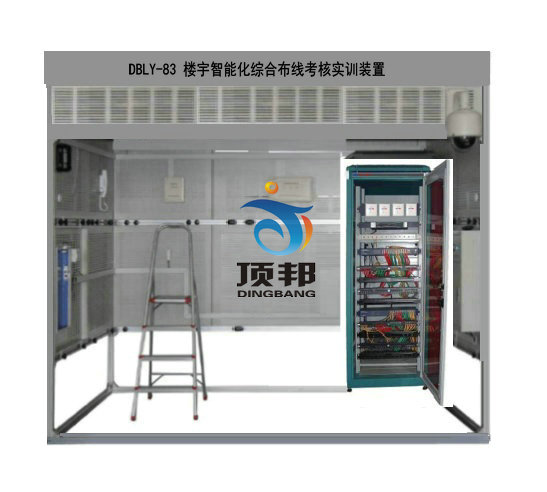

DBLY-83 樓宇智能化綜合布線考核實訓裝置

樓宇智能化綜合布線考核實訓裝置適合于從事中職技術學校，高職大專院校的網絡、通信、建筑行業相關專業師生,綜合布線工程、智能化系統集成、智能建筑設計和施工、房地產開發、電信工程和企事業單位內部或物業公司從事計算機網絡工程、通信工程、寬帶接入網工程、智能建筑和樓宇自控等方面的施工、安裝人員及設計規劃、監理、工程技術，電信、聯通、移動的線路傳輸工程技術等相關人員，運行維護等實用工程技術、安裝人員。并適合目前從事綜合布線工程應用的工程技術安裝、施工人員。

(參考圖,以實物為準)

一、產品規格：
綜合布線裝置應由4模塊，邊界尺寸為需≥長2.0米、高2.0米、寬1.2米）（每堵墻模塊尺寸需≥長1.2米、高2.0米、厚0.12米），靈活組裝成需要的各種配置墻體。
二、產品配置：
1、外架采用工業鋁型材結構，鋼板墻厚度≥1.8mm，本套產品組成一個模擬房間結構，用于布線實訓，智能樓宇安防實訓，智能建筑工程實訓等。
2、布線實訓樓裝置墻體為全噴塑鋼網板結構，設備內外無任何木板、輕型材料等輔助材料。使其利于延長使用壽命和無需后期更換耗材，真正實現裝置免維護。模擬墻采用模塊化設計可單獨拆卸任意一塊墻面進行維護。
3、墻體采用冷軋鍍鋅鋼板，表面平整，不設任何凹槽結構。考慮學生實訓沖擊因素，厚度≥1.8mm，若厚度不能達到要求，供貨后也將拒絕驗收。
4、墻面采用長腰孔（M5型），孔距5*5毫米，使用M5或M4加帽螺釘（也可自攻螺釘掛接較輕設備）牢固掛接網絡設備、插座、機柜。
5、實訓區的墻面可以模擬綜合布線系統的水平、垂直子系統進行線槽安裝和線纜布放，能模擬工作區子系統進行信息插座的安裝。
6、實訓區實訓角模塊包含有材質為鋁鎂合金的6U機柜2個，共計2套。安裝有模擬二層建筑結構。
7、裝置頂部配有開放式線纜橋架，方便觀察走線方向。
8、能夠使學生完成設備間子系統中機柜與設備的安裝與布線、進線間子系統中入口管道的敷設及建筑物子系統中光纜的敷設等項目，并可通過垂直子系統對系統進行拓展，綜合其它管理級別的設備，從而掌握其根本
三、產品功能：
仿真網絡工程實際環境，可以模擬綜合布線垂直系統、綜合布線水平系統、的實訓；
設備有開放式機柜部份、網絡設備、高級噴塑鋼結結構、PUD電源、單口面板、雙口面板、四口面板、超五類非屏蔽RJ45插座模塊、超五類非屏蔽RJ11插頭、超五類非屏蔽RJ45插頭、光纖插座（SC）、光纖插座（LC）、插座模塊面板支架、超五類24位RJ45插座、管理線盤、光纖分線盒（12芯）、托架、光纖跳線、光纖跳線、光纖跳線、語音跳線、數據跳線、光纖適配器、光纖適配器、光纖適配器、110式100回線高頻接線模塊盤、110式200回線高頻接線模塊盤、IDC語音模塊、IDC語音模塊、五類1對UTP線纜、五類4對UTP電纜、超五類4對UTP電纜、五類25對UTP電纜、110型接線工具、110型接線工具、交換機、光纖收發器、網絡測試儀、100Mbps網卡、光纖網卡、軟件系統、實訓考核系統、輔材及工具等組成。外形：600㎜×600㎜×1800㎜。
四、光纖容接機參數
1、產品功能：
可移動式（內置電池，充滿電后可熔接/加熱最少100次）；全數字式熔接機,全自動調焦；X軸和Y軸同時或獨立顯示,全面檢測切割端面質量；PAS方式纖芯對準功能。清晰數字圖像；纖芯觀察功能；USB和VGA接口
2、性能指標：
1）全新馬達驅動程序，8秒快速熔接，30秒加熱。
（2）系統自檢功能，確保熔接機隨時處于最佳工作狀態。
（3）可同時觀測X軸、Y軸光纖，可以放大觀察纖芯情況。光纖端面自動檢查與校準
（4）擁有暫停功能，便于學校實訓教學
（5）采用大型防風蓋，15m/秒強風下仍能進行接續工作
（6）接續損耗存儲：儲存8000組接續結果
（7）適用光纖：SM(單模) ，MM（多模），DS（色散位移）光纖，NZDS（非零色散位移，即G.655光纖）及EDF(摻餌光纖)
（8）光纖切割長度：8-16mm。
（9）平均接續損耗： 0.02dB(SM) ，0.01dB(MM)，0.04dB(DS) ，0.04dB(NZDS)
（10）顯示：≥5英寸彩色LCD屏，放大光纖180-256倍。
（11）典型加熱時間：小于25秒。
（12）終端接口：RS232 接口。
3、產品配置：
熔接主機一臺，交流適配器一個，交流電源線一個，內置電池一塊，充電器一個，備用電極一個，冷卻托盤一個，攜帶箱一個，精密光纖切割刀一個，光纖剝皮鉗一個，備用電極一支。
技術要點。
五、完成的訓內容
1) 設備間子系統實踐；
2) 工作區子系統實踐；
3) 管理區子系統實踐；
4) 配線區子系統實踐
5)；干線（垂直）子系統實踐
6)；水平子系統實踐
7)；干線子系統實踐；
8) 網絡評測與連接實踐；
9）可接門禁的接線測試
10)；可接考勤的接線測試
11)；獨立模塊的獨立認識、接線；
12) 數字電視接線實踐、建筑群子系統實踐；
13) 數據模塊、語音模塊、光纖模塊制作實踐；
14) 數據、語音安裝調試實踐；
15) 數據、語音通信、交換傳輸實踐；
16) 系統整合的接線、設置、操作和演習
17）交換機、光纖收發器網絡測試儀的實踐
五、綜合布線設備列表

序號	名稱	型號	數量
1	模擬設備房間	200015002000	1	工業鋁型材架噴塑鋼網孔板
2	光纖插座（SC）		10個
3	光纖插座（LC）		10個
4	光纖收發器		1套
5	光纖適配器		1套
6	機柜式光端器		1套
7	110式100回線接線模塊盤		4個
8	110式200回線接線模塊盤		4個
9	五類1對UTP線纜		10米
10	五類4對UTP電纜		10米
11	交換機	H3C	1臺
12	IDC語音模塊		20個
13	光纖網卡		1張
14	軟件系統		1
15	六類非屏蔽RJ45插座模塊		20個
16	管理線盤		2個
17	開放式標準機柜		2臺
18	網絡測試儀		2個
19	視頻頭		1個
20	光纖熔接機		1套

附件1

序號	名稱	規格	描述	數量
1	銅纜	超五類網線	300米/箱	1箱
2	十字螺絲	M6	可重復拆卸10000次	1000個
3	RJ45水晶頭	超五類	100個/盒	4盒
4	L型支架	厚度3毫米		20個
5	塑料線扎	3X100毫米	500個/包	4包
6	20毫米 PVC冷彎管和配件	長1.75米	8角X5根	40根
7		Ф20彎頭	8角X5個	40個
8		Ф20直接頭	8角X 10個	80個
9		Ф20三通	8角X 5個	40個
10		Ф20/Ф6孔管卡	8角X 50個	400個
11	寬度20毫米 PVC線槽和配件	長度1.75米	8角X 5根	40根
12		寬度20直角	8角X 10個	80個
13		寬度20陰角	8角20個	20個
14		寬度20陽角	8角20個	20個
15		寬度20三通	8角20個	20個
16	寬度40毫米 PVC線槽和配件	長度1.75米	8角X 5根	40根
17		寬度40直角	8角X5個	40個
18		寬度40陰角	8角20個	20個
19		寬度40陽角	8角20個	20個
20		寬度40三通	8角20個	20個
21	材料架		20006001500MM	1個
22	人字梯		1500MM	1個
23	手槍鉆		300W	1把
24	6U機柜		型號: 530350300	6個
