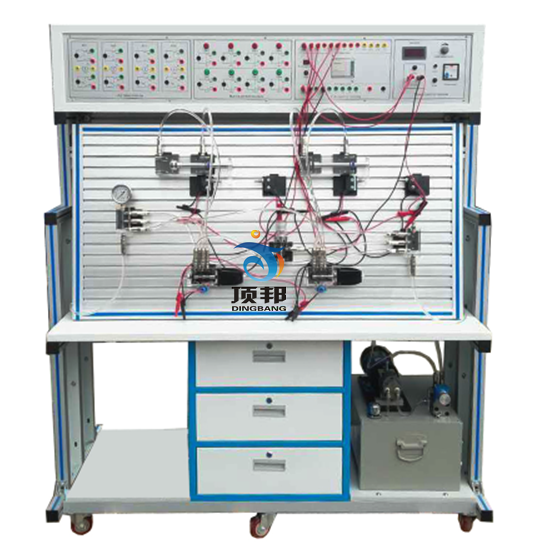

DB-39B 透明液壓傳動與PLC實訓裝置

一、主要技術參數
1、電源：AC220V 50HZ
2、直流電源輸入AC220V 輸出DC24V/3A
3、可編程控制器（PLC）：三菱FX1S－20MR主機
12輸入 8輸出（繼電器輸出方式）
4、液壓實訓泵站電機功率：400W 調速范圍0－1500r/min
外型尺寸： 500mm×350mm×250mm
演示實驗油路液流要求壓力僅需0.3-0.8Mpa (油泵最高壓力：Pmax＝
1.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
6、實訓油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=1.5Mpa）
7、電磁換向閥：濕式DC24V30W，得電時有亮起指示燈。
8、實訓裝置外型尺寸：1500mm×600mm×1700mm
9、整體框架采用40*40mm鋁合金組裝而成，拆裝方便。

二、主要特點
1、液壓PLC控制實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用銅質快換封閉式接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突
出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

★三、透明液壓PLC控制基本實訓回路

1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控制回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的復合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥并聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控制的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、二位三通起停回路。
22、差動連接快速回路。
23、單向節流閥的平衡回路。
24、二位三通和單作用缸的換向回路
25、三缸聯動回路

★五、透明液壓PLC控制實訓裝置清單

序號	分類	元件名稱	數 量	備注
1	實訓裝置	框架采用40*40鋁合金組裝，	1
2	泵站	拖動直流電機	1
		測速傳感器	1
		壓力表	1
		齒輪油泵	1
		油箱	1
		溢流閥	1
		濾油器及溫度液位計	1
3	電氣部分	電源模塊	1
		時間繼電器模塊	1
		PLC主機模塊（FX1S-20MR）	1
		中間交流繼電器模塊	1
		按鈕模塊	1

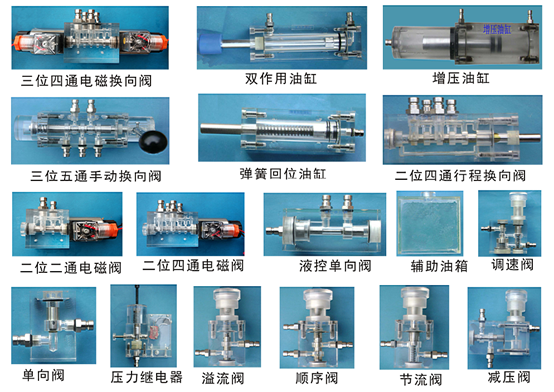

4	透明組合元件	雙作用油缸（帶行程撞塊）(含封閉自鎖快速接頭)	2
		彈簧回位油缸(含封閉自鎖快速接頭)	1
		增壓油缸(含封閉自鎖快速接頭)	1
		輔助油箱(含封閉自鎖快速接頭)	1
		單向閥(含封閉自鎖快速接頭)	2
		液控單向閥(含封閉自鎖快速接頭)	2
		溢流閥（直動式）(含封閉自鎖快速接頭)	2
		節流閥（直動式）(含封閉自鎖快速接頭)	1
		單向節流閥（含封閉自鎖快速接頭)	1
		調速閥(含封閉自鎖快速接頭)	2
		順序閥(含封閉自鎖快速接頭)	1
		減壓閥(含封閉自鎖快速接頭)	1
		二位二通電磁換向閥(含封閉自鎖快速接頭)帶指示燈	1	配MFZ12-37YC電磁鐵
		二位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈	2	配MFZ12-37YC電磁鐵
		“O”型三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈	1	配MFZ12-37YC電磁鐵
		“H”三位四通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈	1	配MFZ12-37YC電磁鐵
		進油四通帶壓力表(含封閉自鎖快速接頭)	1
		回油五通(含封閉自鎖快速接頭)	1
		二位三通電磁換向閥(含封閉自鎖快速接頭) 帶指示燈	1	配MFZ12-37YC電磁鐵
		二位四通行程換向閥(含封閉自鎖快速接頭)	1
		三位五通手動換向閥(含封閉自鎖快速接頭)	1
		壓力繼電器(含封閉自鎖快速接頭)	1
		壓力表(含封閉自鎖快速接頭)	2
		行程開關（常開、常閉）	4
		四通(含封閉自鎖快速接頭)	3
		三通(含封閉自鎖快速接頭)	4
5	附件	吸油棉	4塊
		油盤	1個
		電源線	1條
		專用紅色液壓油	1壺
6	電器配件	實訓導線	24根
6	電器配件	編程電纜（三菱）	1條
7	工具盒	螺絲刀6×100（十字）	1把
		呆板手	1把
		內六角扳手M5	1把
		內六角扳手M6	1把
		內卡簧鉗	1把
		外卡簧鉗	1把
		快速接頭鏈接線(含封閉自鎖快速接頭)	22條
		快速油接頭	5只
8	資料	透明液壓實訓說明書	1冊
8	資料	光盤（PLC編程軟件，PLC程序）	1碟
