二氧化碳pvt曲線測定實驗裝置,二氧化碳關系儀

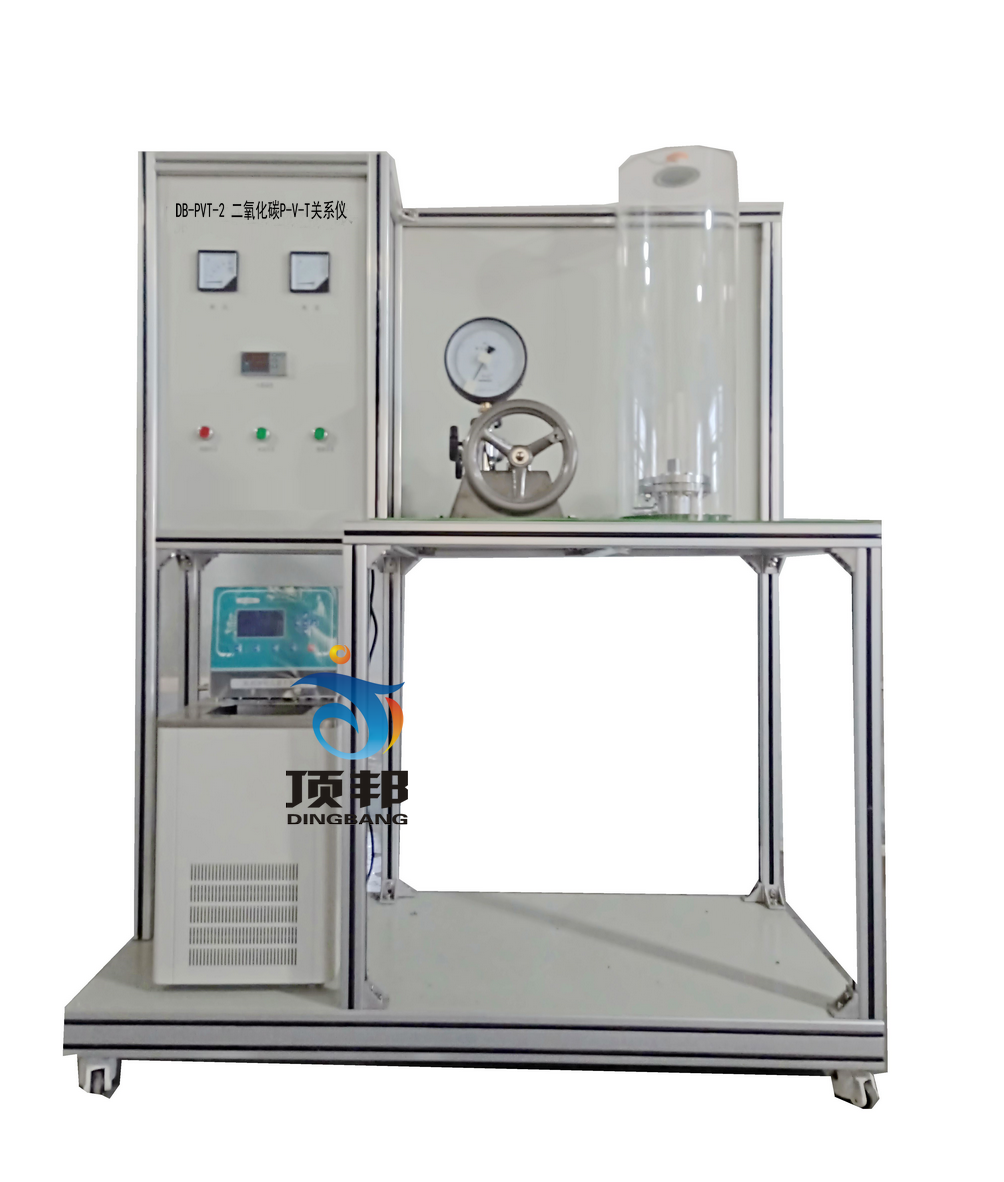

二氧化碳P-V-T關系儀
技術指標 說 明
裝置功能 1、學習和掌握CO2的P-V-T關系曲線測定方法和原理。
2、觀察CO2臨界乳光現象、整體相變現象、氣-液兩相模糊不清現象，增強對臨界狀態的感性認識和熱力學基本概念的理解。
3、測定CO2的PVT數據，在P-V圖上繪出CO2等溫線。
4、學會活塞式壓力計、恒溫器等熱工儀器的正確使用方法。
主要配置 精密加工電鍍本體、玻璃阻容器管和玻璃水套、活塞式壓力計、超級恒溫水浴，溫度傳感器、PID調節控溫、高精度PID調壓模塊電路、高品質鋁合金型材框架。
公用設施 水：自帶蓄水箱。
電：電壓AC220V，3kW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數 1、操作條件：不大于50℃，不大于10MPa。
2、高壓容器用45號鋼一次性加工成型，表面采用鍍鉻處理。
3、玻璃毛細管：承壓≤10MPa，長度600mm。
4、玻璃夾套：帶刻度，溫度傳感器測口。
透明有機玻璃保護罩，φ250×760mm
5、活塞式壓力計：檢驗壓力范圍0-60MPa，可設定最高壓力。
6、指針式壓力表：范圍0-10MPa，精度0.4%FS。
7、溫度傳感器：Pt100，顯示分度0.1℃。
8、超級恒溫水�。簾o氟環保制冷，帶循環泵，溫度范圍-5～100℃，控溫精度0.1℃。
9、額定電壓：220V，總功率：3kW。
10、外形尺寸：1200×500×1700mm，外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
11、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
測控組成 變量 檢測機構 顯示機構 執行機構
溫度 PT100鉑電阻 數字溫度控制儀 調壓模塊
壓力 壓力表 就點顯示 閥門
