DB-X03汽車電工電子試驗箱使用圖示

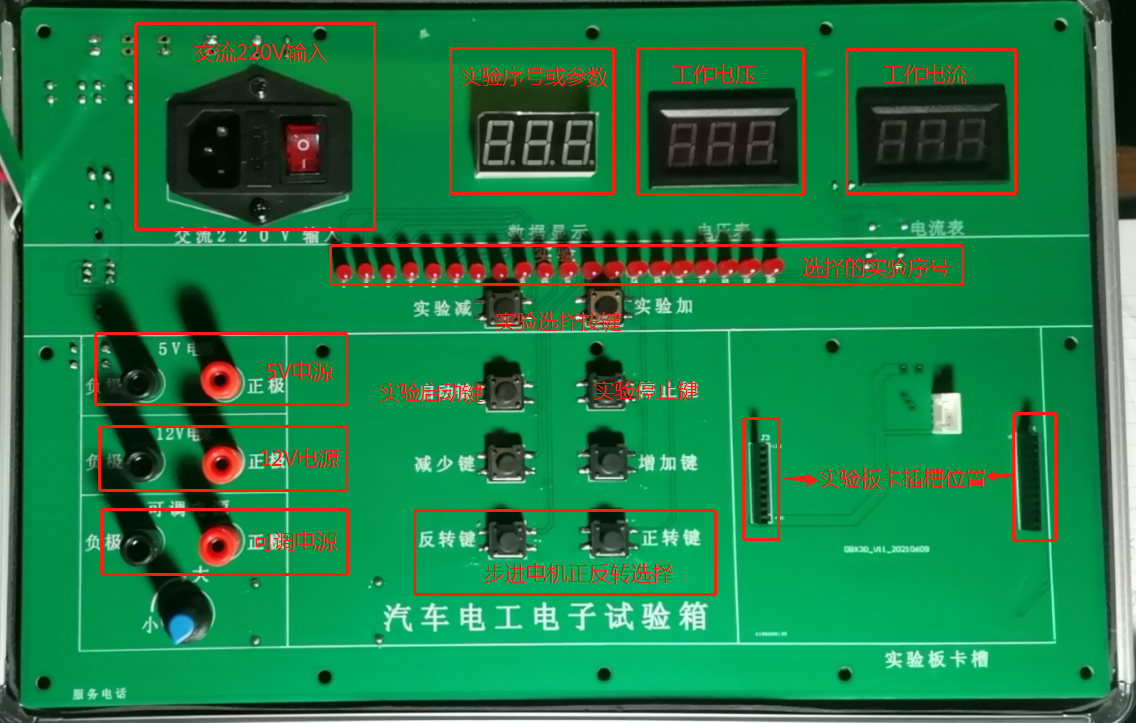

一．主機箱功能圖示及使用說明
1. 在實驗板卡插槽位置插上要做的實驗板卡；
2. 如果需要連線或者使用萬用表、電流表則把這些連接好；
3. 實驗板卡準備好后按電源開關給試驗箱供電；
4. 按“實驗減”或者“實驗加”按鍵，選擇要做的實驗；
5. 按“啟動鍵”按鍵開始實驗；
6. 按“停止鍵”按鍵開始實驗；
7. 按“反轉鍵”按鍵使運行中的步進電機反轉；
8. 按“正轉轉”按鍵使運行中的步進電機正轉；
汽車電工電子試驗箱使用圖示

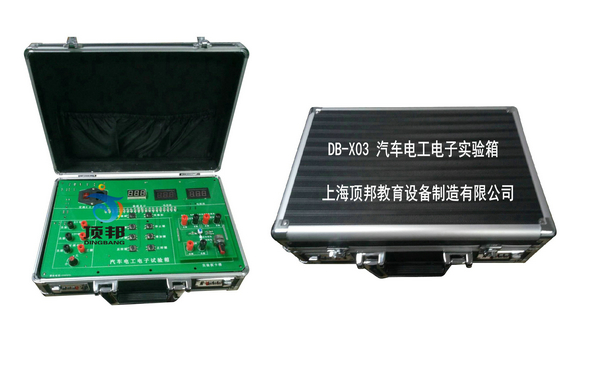

DB-X03 汽車電工電子實驗箱

一、系統介紹
汽車電工電子實驗箱是一款用于汽車電工、電子等課程的實踐教學，實驗的目的不僅鞏固和加深學生對所學理論知識的理解，更重要的是訓練學生的實踐操作技能，培養學生的實踐應用能力和創新能力，樹立工程實際應用觀念和嚴謹?shù)目茖W作風。本產品小巧，便攜，功能齊全。

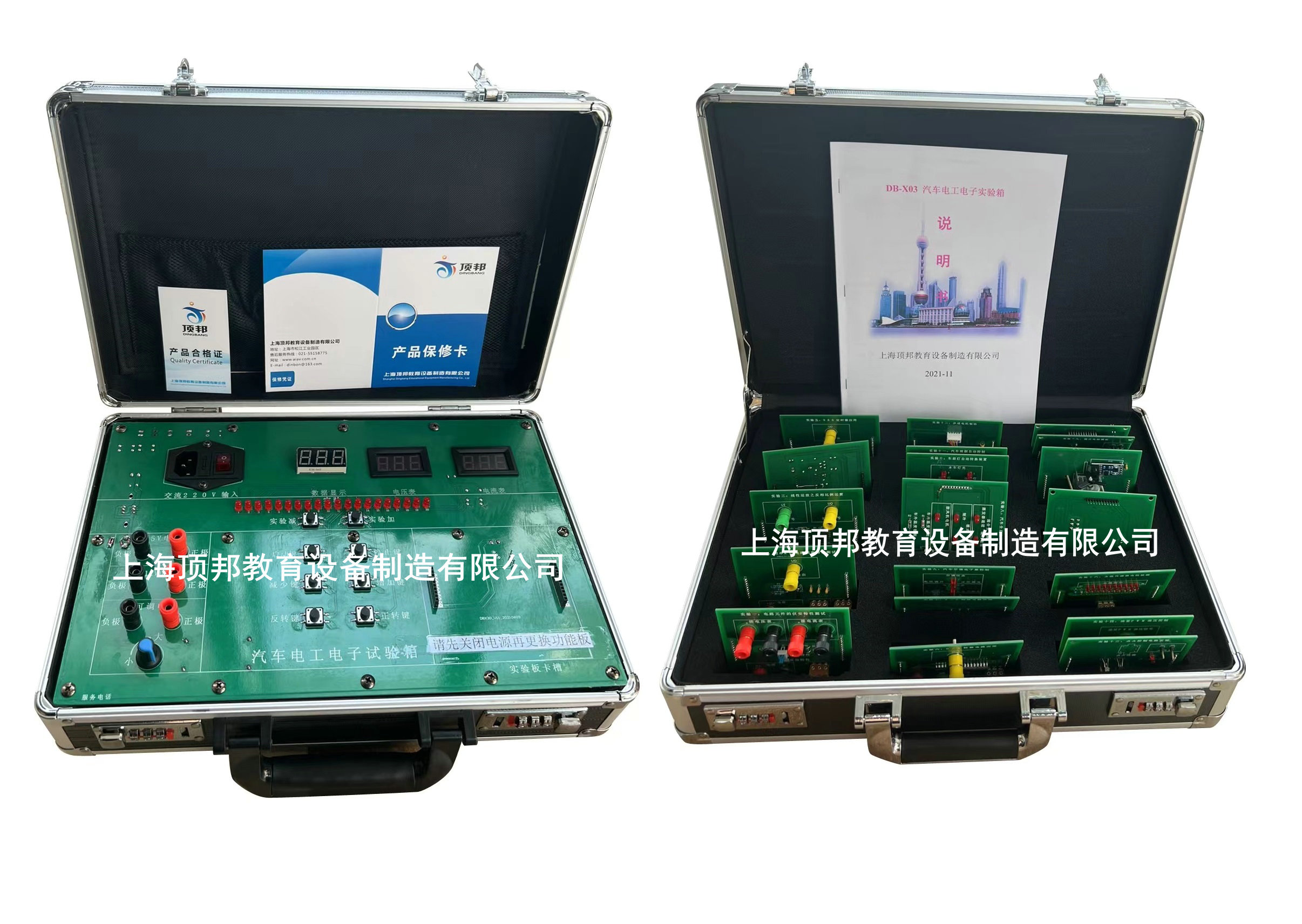

(參考圖)

二、系統組成
便攜式箱體、實驗箱和附件箱相結合，配套20塊實驗模板，其中包括：電路元件的伏安特性測試模板；簡單RC電路頻率特性測試模板；線性運放電路模板；集成功率放大電路模板；555定時器應用模板；D/A轉換電路模板；A/D轉換電路模板；全自動空調模板；空調電子扇控制模板；車前燈自動轉換裝置模板；汽車雨刷自動控制器模板；步進電機驅動電路模板；點火控制模塊；油泵PWM油壓控制模塊；燃油噴射系統模板；水溫傳感器電阻檢測模板；車速傳感器測試模板；函數信號發生板，電源板；數字電壓表、數字電流表、邏輯電平開關。
三、系統功能
1. 元件和電路伏安特性實驗：掌握U、A等曲線關系。
2. RC電路實驗：掌握RC電路中電容充放電過程及RC電路頻率響應。
3. 多種運放電路實驗：掌握反向比例運算電路、同向比例運算電路、反向加法運算電路。
4. 運放電路功率實驗：掌握運放功率的放大情況。
5. 可變PWM脈沖實驗：掌握頻率f、周期T關系，認識占空比可調的脈沖信號。
6. AD/DA轉換實驗：認識并掌握數字信號轉化為模擬信號，模擬信號轉化為數字信號。
7. 空調控制實驗：認識并理解模擬轉速、水溫、壓力傳感器信號與空調運轉的關系。
8. 模擬空調電子扇在不同水溫及壓力條件下的工作狀態。
9. 汽車燈光和雨刷實驗：學習車前燈在燈光照射下遠光和近光的轉化，雨刷工作原理。
10. 步進電機實驗：學習步進電機工作原理，掌握可調頻率控制信號與步進電機轉速關系。
11. 汽車點火實驗：學習汽車點火知識，掌握可調頻率信號控制點火模塊的工作原理。
12. 汽車噴油實驗：學習汽車噴油原理和結構，觀察噴油信號脈寬，實踐模擬噴油過程。
13. 汽車水溫檢測實驗：學習并掌握水溫傳感器溫度與電壓關系。
14. 汽車轉速實驗：觀察汽車轉速輸入信號，顯示模擬轉速。
15. 波形發生實驗：觀察學習各種波形并讓學生產生頻率可調的正弦波，方波等信號。
16. 電源認識實驗：提供+12V、+5V直流電源，1.2~35V 可調直流電源，15V交流電源。
四、實驗項目
1. 電工電子箱認識實驗
2. 電路元件的伏安特性測繪
3. 簡單RC電路的過渡過程
4. 整流、濾波電路的測試
5. 集成運放的線性運算電路
6. 集成功率放大器
7. 555定時器的應用--多諧振蕩器
8. 基本門電路
9. D/A轉換電路
10. A/D轉換電路
11. 全自動空調
12. 空調電子扇控制模塊
13. 車前燈轉換電路
14. 汽車雨刷器
15. 步進電機控制模塊
16. 汽車點火電路
17. 燃油噴射系統控制模塊
18. 水溫傳感器
19. 車速傳感器

教學設備

產品分類

汽車電工電子實驗箱使用圖示
