電路原理實驗室主要承擔電信等專業學生的《電路原理》、《電工電子》等基礎課程的實驗教學任務，可開設的實驗項目有：電路元件的伏安特性的測繪、疊加原理的驗證、戴維南定理、雙口網絡測試、鐵磁材料的磁滯回線、互感電路觀測、RC選頻網絡特性、受控源的實驗研究、RLC串聯諧振電路的研究、RC一階電路的響應、二階動態電路響應、二階網絡狀態軌跡等12個實驗項目，目前主要開設實驗項目6個。通過實驗培養學生掌握常用電工、電子儀器儀表的使用以及電路的簡單測試方法，能夠正確分析實驗數據及結果等基本實驗技能，為后續專業實驗打下良好的基礎。
電路原理實訓室側重于電子基礎理論理論驗證性實驗教學和電子基本操作的訓練，以培養學生理論聯系實際，分析和解決問題的能力該實訓室配備了目前國內較為先進的高校實驗教學設備有電子技術實驗。
電路原理實訓對應專業及課程
電路原理實訓室是高職高專電氣類技術專業的必修專業課，電子實訓室主要承擔工科類專業的《模擬電子技術與實訓》《數字電子技術實訓》《電路原理》等課程。
電路原理實訓設備能力目標
電路原理實訓平臺的總目標是使學生在了解電路原理及使用基礎上培養學生具有完備的電路運用技術知識，較強的設計能力、拓展能力以及較好的自動化技術和實踐能力，為畢業后參加自動化方面的工作打下扎實的基礎。
電路原理主要開設的實驗，基爾霍夫定律、受控源、疊加原理、戴維南定律典型電信號的觀察和測量、RC一階電路的響應測試、RLC元件阻抗特性的測定、二端口網絡、RC選頻網絡特性測試等實驗。

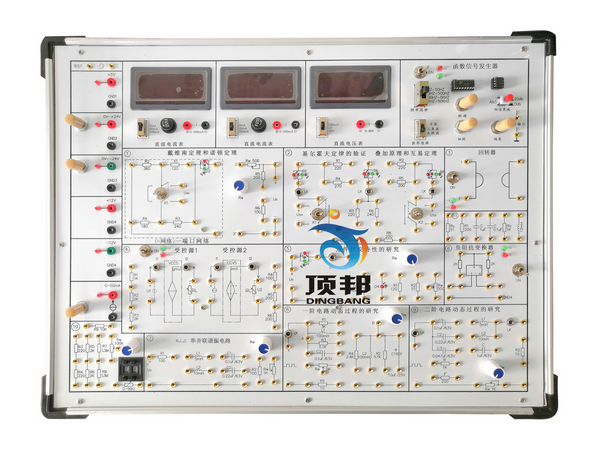

DB-DL6 電路原理實驗箱



  電路原理實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗?zāi)０逭�面印有電路圖，反面裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用于進行各種電路的實驗研究，可滿足電工原理、電路分析等課程實驗教學的需要。
☆系統組成
（1）電源輸入：AC220V±10% ，50HZ
電源 輸出 ：固定輸出±l2V/0.5A，±5V/0.5A；可調輸出0V～±l2V/0.5A， 均有短路過載保護，自動恢復功能。
（2）函數信號發生器
波 形：正弦波、方波、三角波
頻率范圍：0HZ～100KHZ，分四檔連續可調
幅 值：方波、正弦波、三角波 （峰-峰值：0～10V）
（3）1只數字電壓表，分0～2V、0～30V二檔；
1只數字電流表，分0～2mA、0～200mA二檔；
可同時滿足多 個測試點電壓、電流的動態監測。
（4）器件庫：有l(wèi)～2W電阻22只、電容7只、二極管(穩壓 管)3只、不同阻值電位器3只、可擴展器件接插孔18 只、三極管二只、6.3V指示燈1只、運放4組。
器件庫主要是幫助學生自已設計實驗電路，提高學生的動手能力、設計能力，為開放性實驗提供平臺。
（5）系統配有“電路設計與仿真軟件--Electronics.Workbench.Multisim.v9.0”。幫助學生在自行設計實驗電路時先進行仿真試驗，以提高設計成功率。
（6）鋁合金保護箱，堅固耐用，樣式美觀、大方。
☆可完成以下實驗：
(l)線性與非線性元件的伏安特性。
(2)電位及其與電壓關系的研究。
(3)基爾霍夫定理及其故障判斷。
(4)疊加定理。
(5)電壓源與電流源的等效變換。
(6)戴維南及諾頓定理。
(7)最大功率傳輸測定
(8)受控源VCVS、VCCS的實驗。
(9)典型電信號的觀察和測量。
(10)RC一階電路的響應測試。
(11)二階電路的響應測試。
(12)RC選頻網絡特性測試。
(13)R、L、C元件在正弦電路中的特性實驗。
(14)R、L、C串聯諧振電路的研究。
(15)R、L、C并聯諧振電路的研究
(16)雙口（二端口）網絡測試。
(17)互易定理實驗。
(18) 其它電路的研究
