PLC實訓臺模擬電鍍系統實驗

PLC實訓臺模擬電鍍系統實驗

一.實驗?zāi)康?/strong>
學會利用PLC控制電鍍系統。
二.實驗器材
   1.  可編程控制器實驗臺                               1臺
   2. 自動送料裝車控制演示板             1塊
   3.  PC機或FX-20P-E編程器（自備）                   1臺
   4.  編程電纜                                         1根
   5.  自鎖式連接導線（或扁平線）                       若干根
實驗原理
三．實驗原理與實驗步驟

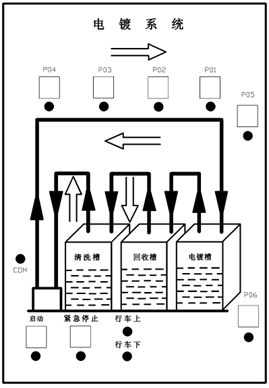

1.  電鍍系統自動演示板結構如圖所示。
2、 本實驗有兩個LED指示進退。電鍍系統生產線采用專用行車，行車架上裝有可升降的吊鉤。行車合吊鉤各有一臺電動機拖動。行車的進退和吊鉤的升降都有相應地限位開關P01～P06控制。
3.  控制要求：
   （1）吊鉤上升，提起工件；壓下上限開關P05時停止。
   （2）行車前進，至壓下P01時停止，正好在電鍍槽的上方。
   （3）吊鉤下將至壓下P06時停止，工件侵入電鍍液中，定時8秒。
   （4）電鍍結束，吊鉤提起工件，至壓下PO5時停止，并在電鍍槽的上方
停6秒讓渡液流回槽中。
   （5）行車后退，至壓下P02時停止，剛好停在回收液槽上方。
   （6）吊鉤下降，至壓下P06時停止，工件放入回收液槽，定時4秒。
   （7）吊鉤上升，至壓下P05時停止3秒。
   （8）行車后退，至壓下P03時停止。
   （9）吊鉤下降，至壓下P06時停止，工件置于清水槽中，定時2秒。
   （10）吊鉤上升，至壓下P05時停止3秒。
   （11）行車后退，至壓下P04時停止。
   （12）吊鉤下降，至壓下P06時停止。系統回到原位，渡好的工件被取下來。
   （13）按下啟動按鈕，開始第二次工作循環。
   （14）若在工序中發現錯誤，可按下“緊急停止”，工序?qū)⑼Ｖ埂?br /> 4.實驗步驟：
   （1）打開實驗臺電源，編程器與PLC連接。
   （2）根據具體情況編制輸入程序，并檢查是否正確。
  （3）按圖接線，實驗臺與實驗?zāi)K連接，檢查連線是否正確。
  （4）按下啟動按鈕，觀察運行結果。


四．設計程序清單
      I/O地址分配：
輸入地址 啟動 X1 緊急停止 X10
原位限位開關P04 X2 上限位開關P05 X7
清水槽限位開關P03 X3 下限位開關P06 X6
回收液槽限位開關P02 X4
電鍍槽限位開關P01 X5
輸入地址 行車進 Y1 行車退 Y2
吊鉤上 Y3 吊鉤下 Y4

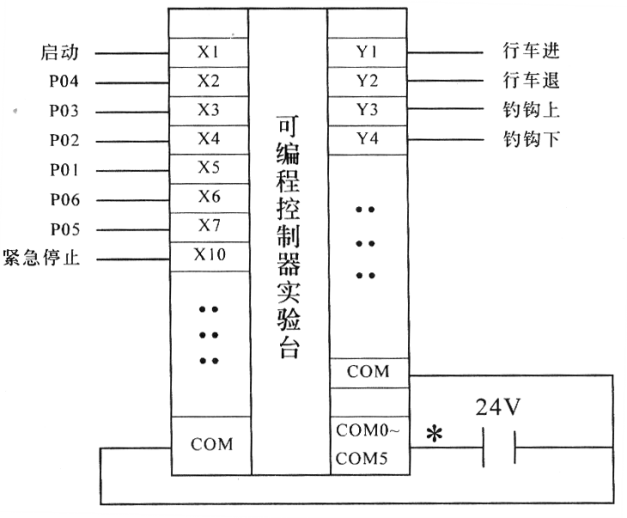

接線圖
接線圖
FX系列的輸出繼電器的公共端：FX1N－40MR為COM0～COM5;輸入端COM與0V相連，輸出端COM0-COM5與DC24V+相連，實驗掛箱COM與0V相連
