鏈傳動實驗

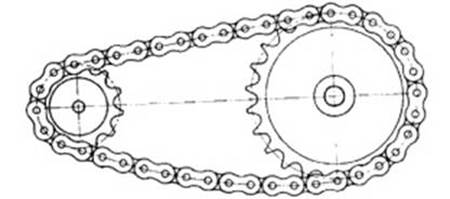

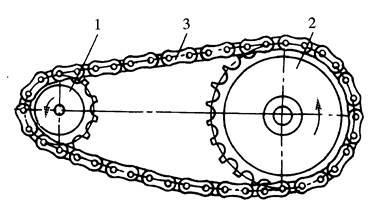

圖2-1 滾子鏈傳動
一、    鏈傳動的原理及特點
1、      鏈傳動的工作原理
鏈傳動是由裝在平行軸上的主、從動鏈輪和繞在鏈輪上的環行鏈條所組成，以鏈作中間撓性件，靠鏈與鏈輪輪齒的嚙合來傳遞動力。
2、      鏈傳動的特點
1）鏈傳動沒有彈性滑動和打滑，能保持準確的平均傳動比
2）需要的張緊力小，作用在軸上的壓力也小，可以減少軸承的摩察損失
3）結構緊湊，能在溫度較高、有油污等惡劣環境條件下工作
4）鏈傳動的制造和安裝精度要求較低，中心距大時其傳動結構簡單
5）瞬時鏈速和瞬時傳動比不是常數，傳動平穩性較差
6）工作中有一定的沖擊和噪音
二、    實驗操作
1、     實驗的目的：
⑴了解鏈傳動的構成，認識其組成元件；
⑵掌握鏈輪傳動比、鏈傳動系統中軸的轉速及力矩的計算方法；
⑶了解傳動鏈的不同類型及期在工程實際中的應用；
⑷掌握滾子鏈的種類型及其應用；
⑸掌握鏈的允許垂度的確定方法；
2、     實驗內容：
⑴計算鏈輪傳動比、鏈傳動系統中軸的轉速及力矩；
⑵滾子鏈傳動系統的安裝及校準；
⑶確定鏈垂度的允許值；
⑷測量、調整鏈的垂度；
3、     實驗的儀器與設備
電機一臺、電機可調支撐座、大小鏈輪一對、鏈條一根、軸承座、立柱、傳動軸（φ20活塞桿）、T型螺釘、M12螺母、百分表一個（0.01mm/格）、直尺一把（20cm）、米尺一把、轉速傳感器、安裝工具一套等。
4、     實驗過程與步驟：
實驗1、計算鏈輪的比率
步驟：在這個實驗中，將計算所給例題中鏈傳動中鏈輪的比率.這是一個簡單的實驗，但是在后續實驗中都將用到鏈輪比率的計算.
例：計算圖示2-2帶輪的比率，在這種情況下，一個鏈輪的齒數為Z1=20，另一個齒數為是Z2=40。傳動比為：i=20/40=0.5。

                       Z1=20                    Z2=40

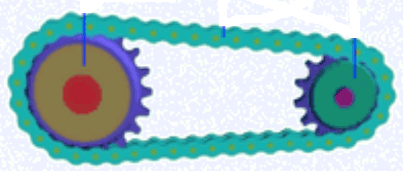

圖2-2
1、       計算如圖2-3所示鏈輪比率
鏈輪比率i=

                        Z1=25                    Z2=50
圖2-3

實驗2、計算鏈傳動系統中軸的轉速和力矩
大致步驟：在這個實驗中，將利用公式來計算主動軸和從動軸的轉速和力矩。
例：計算圖2-4中所示鏈傳動系統中從動軸的轉速和力矩，主鏈輪齒數為Z1=40，從動鏈輪齒數為Z2=20，主動輪力矩為10n.m，主動輪轉速120r/min。算法如下：
Ø  鏈輪比率i=40/20=2
Ø  從動軸轉速=120*2=240r/min
Ø  從動輪力矩：                       （n.m）

Z1=40                                    Z2=20
圖2-4
2、   計算圖2-5所示帶傳動系統中（其中主動鏈輪齒數為Z1=25mm，從動鏈輪齒數為Z2=50，主動輪力矩5.5N/m，主動輪轉速120r/min）
從動軸轉速：                     （rpm）
從動軸力矩：                     （n.m）

Z1=25                           Z2=50
圖2-5
實驗3、安裝并校準滾子鏈傳動系統
在這個實驗中，將執行安裝步驟和校準鏈傳動系統，保證兩傳動軸的平行度。完成搭接和校準后將在下個實驗中運行電機。
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2.將安全開關鎖住
3.安裝傳動系統
A、  選擇固定安裝電機的適當位置，（盡量靠近臺子的角邊，留下下足夠的空間安裝固定鏈輪傳動系統）；
B、  將電機底座開的U行槽對著臺子的T行槽，將底座的前邊和T行槽邊盡量保持平行，用T行螺釘、墊圈和螺母固定電機（螺母不要擰緊，以方便調整鏈的張緊，和傳動系統的平行度）
C、  將鏈輪裝在電機軸上（輕輕推入），直到鏈輪上的螺孔和電機軸上的鍵槽對齊，通過內六角扳手?jǐn)Q緊緊定螺釘固定鏈輪。

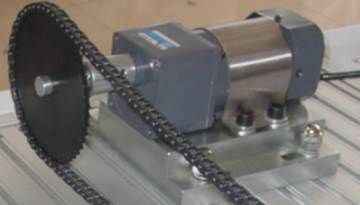

D、  拉動鏈輪檢查是否與電機軸固緊。裝配結果如圖2-6所示:

圖2-6

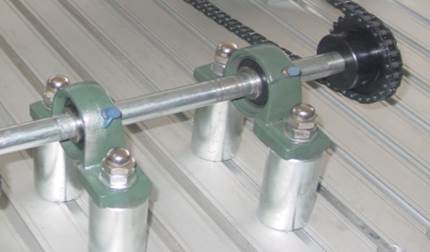

E、  選擇合適的傳動軸，將傳動軸和軸承安裝在一起。（安裝方法同上個實驗）
F、  用鏈條試著選擇合適的位置，用長T型螺釘、墊圈、螺母固定四個軸承支架和安裝兩個軸承；
G、  將從動鏈輪安裝在傳動軸上（和安裝主動鏈輪相同），拉動鏈輪檢查是否與傳動軸固緊。
H、  找到適配的鏈條，將鏈條裝在兩鏈輪的輪齒上。裝配結果如圖2-7所示:

圖2-7
I、調整電機的位置，將米尺放置在從動鏈輪表面上，其棱邊靠在從動鏈輪上，然后檢查主動鏈輪的位置，主動鏈輪必須調整到其端面與從動鏈輪端面在同一條直線上，即兩個鏈輪的端面應齊平.以從動鏈輪的位置為基準是因?yàn)榫同F(xiàn)裝置而言電機的位置比較容易進行調整.如果主動輪的端面也能和米尺的棱邊直接靠上，則證明主動軸與從動軸是平行的，（如果經測量發現主動鏈輪的端面僅有一端和米尺的棱邊接觸上，則說明軸不平行，如果主動鏈輪沒有任何部分與米尺接觸上，則說明兩軸不平行或是鏈輪未對準.）

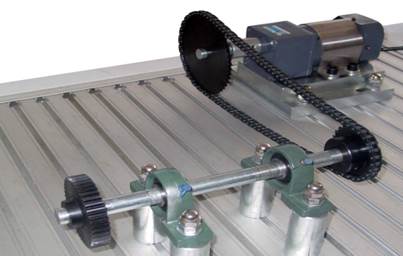

J、校準好傳動系統后擰緊電機底座上的4個T型螺釘。裝配結果如圖2-8所示，手動運行傳動系統，確保機構能穩定安全運行

圖2-8
實驗4、使用聯接鏈節安裝、拆卸鏈條
大致步驟：在這個實驗中，將利用聯接鏈節將一條滾子鏈安裝在鏈輪上。
a)   確認安全開關處于鎖定關閉狀態
b)   確認上個實驗中安裝的機構依然保留，如圖2-10
c)   調整電機位置，使兩軸的中心距大約為   MM ，然后將電機固定這個距離為符合鏈傳動要求的中心距（注意：在移動電機前一定要先將電機的鎖定螺母松開）
d)   找到鏈條的聯接鏈節
e)   用尖嘴鉗把彈簧卡片開口出頂開即可，
習題：
1、    鏈傳動屬于何種傳動？鏈傳動與帶傳動比較有哪些特點？
2、    為什么鏈傳動的瞬時速度是變化的？選擇滾子鏈參數的依據是什么？2-9 鏈工作一段時間后發生脫鏈的主要原因是什么？鏈傳動的合理布置方式有哪些？試說明理由。 
3、    鏈條的張緊作用是否與帶傳動相同？都有哪些張緊方式？
4、    設計一帶式輸送機用的滾子鏈傳動。已知，傳遞的名義功率P＝10kW，主動鏈輪轉速n1=970r/min，從動鏈輪轉速n2＝320 r／min，電動機驅動，載荷平穩，鏈傳動近于水平布置，中心距不小于550 mm。
5、  試設計一螺旋輸送機中的滾子鏈傳動，已知傳遞的功率P＝5kW，主動鏈輪轉速n1＝960r/min，傳動比i＝3.2，按推薦方式潤滑，采用電動機驅動，載荷平穩。
