在現代技術快速發展的時代，電力行業作為國民經濟的基礎行業，對于專業人才的需求量越來越大。因此，對相關專業人才的實際操作能力培養顯得尤為重要。低壓配電操作實訓室設備，作為電力行業專業學生和技術人員的實操平臺，其重要性不言而喻。本文將詳細介紹低壓配電操作實訓室設備的作用、組成以及如何進行有效的教學實踐。

　　首先，低壓配電操作實訓室設備是模擬真實電網環境的重要工具。它通過構建一個與實際電網相似的操作環境，讓學生或技術人員在無風險的情況下進行各種低壓配電操作的實踐。這樣的設計不僅保障了操作的安全性，還極大地提高了學習效率和質量。通過對這些設備的使用，學員可以更好地理解理論知識，同時鍛煉自己的實操能力。

　　其次，低壓配電操作實訓室設備的組成非常復雜，包括但不限于低壓斷路器、接觸器、繼電器、配電箱等基本組件。這些組件都是按照實際工業標準制造的，能夠提供真實的操作體驗。除此之外，為了適應不同教學需求，實訓室內還會配備多種檢測儀器和模擬軟件，以便學員能夠在模擬的各種電網故障情況下進行應急處理和故障排除訓練。

接下來，我們談?wù)勅绾卫眠@些設備進行有效的教學實踐。教師應首先根據課程目標和學員的實際情況制定詳細的實踐計劃。在操作實訓前，要組織學員進行必要的理論學習和安全教育，確保每位學員都能了解設備的基本結構和操作原則。

DBDPD-01A 低壓配電操作實訓室設備

1.1產品概述：
低壓配電操作實訓室設備主要由計量柜、進線柜、補償柜及出線柜四部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線銅排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。
1.2技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×600×2300mm
額定電流：100A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m
1.4產品結構：
低壓配電操作實訓室設備所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。柜子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.5基本配置及詳細說明：

序號	設備名稱	設備型號	設備規格	單位	數量
1	電力變壓器	50KVA		臺	1
2	進線計量柜	DBDPD-01A-1	600×600×2300mm	臺	1
3	進線斷路器柜	DBDPD-01A-2	800×600×2300mm	臺	1
4	無功補償柜	DBDPD-01A-3	800×600×2300mm	臺	1
5	出線柜	DBDPD-01A-4	800×600×2300mm	臺	1
6	三相異步電機	1.1KW 380V		臺	1
7	實訓指導書	DBDPD-01A		份	1
8	工程材料			套	1

DBDPD-01A低壓配電柜產品基本配置詳細說明

N0	配置名稱	型號規格
1	電力變壓器	S9-50KVA；50KVA；戶外式. 環境溫度:上限+40℃,下限-25℃海拔高度:≤1000m. 空氣相對溫度:≤90％(+25℃)
2	進線計量柜	DBDPD-01A-1配置有互感器、電能表、電壓電流表等，作為總電能的計量。學生能自行連接控制線路。
3	進線斷路器柜	DBDPD-01A-2配置有萬能式斷路器、互感器、電壓電流表，作為總電源的進線控制。學生能自行連接控制線路。
4	無功補償柜	DBDPD-01A-3配置有補償電容、交流接觸器、電抗器、功率因數補償控制器、電壓電流表、功率因數表等，作為電源功率因數的補償。學生能自行連接控制線路。
5	出線柜	DBDPD-01A-4配置有自動空氣斷路器、互感器、電壓電流表等，作為電能的分組控制。學生能自行連接控制線路。

1.6實驗內容：

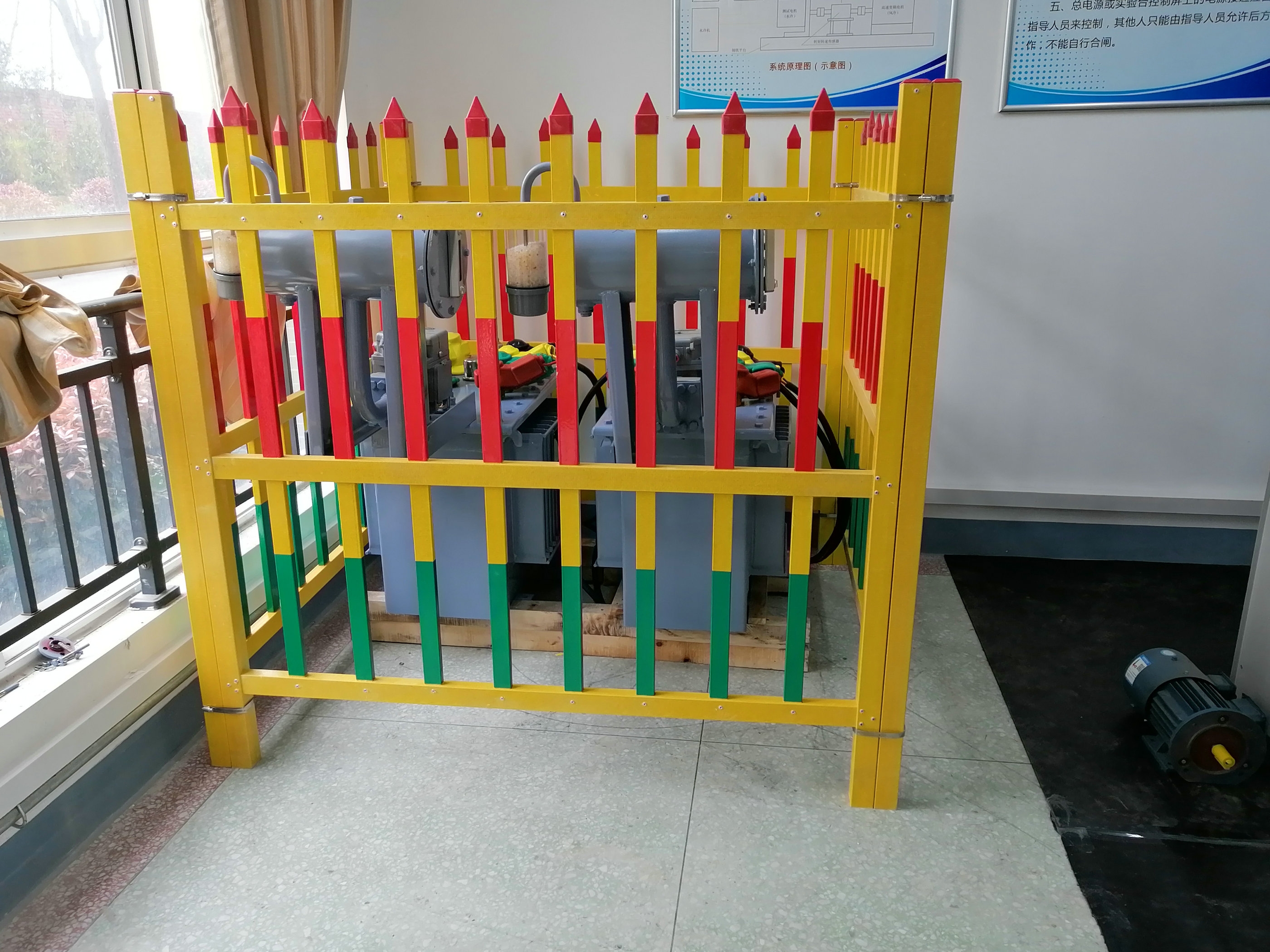

1、電力變壓器的認知實訓
2、電壓器件的認知實訓
3、低壓一次回路圖的測繪實訓
4、低壓二次回路圖的測繪實訓
5、計量柜的接線實訓
6、進線柜的接線實訓
7、電容補償柜的接線實訓
8、出線柜的接線實訓

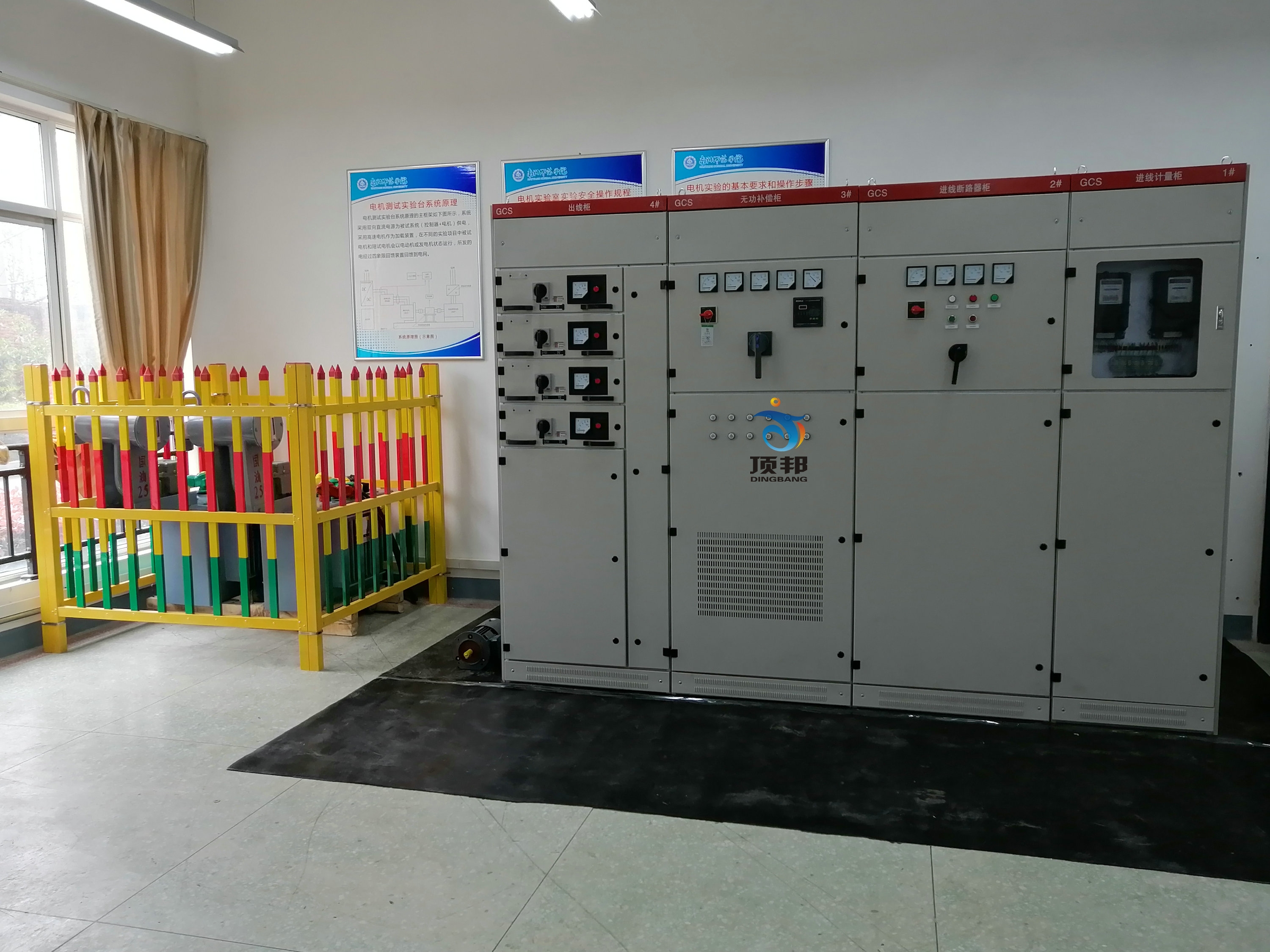

1.7設備彩圖：
低壓配電操作實訓室設備

1.8 低壓柜由：計量柜、進線柜、補償柜、出線柜四個柜體組成。

1.8.1 DBDPD-01A-1進線計量柜
1.8.1.1設備概述：
主要由三相有功電能表、三相無功電能表、接線銅排等組成，用于計量線路中有功功率與無功功率。

1.8.1.2技術參數：
工作電源：三相五線 380V±5% 50Hz
安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
外形尺寸：660×600×2300mm
額定電流：250A
工作環境：溫度0℃～50℃
相對濕度35～85% 海拔＜4000m

1.8.1.3設備結構
整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.1.4設備配置: (每臺本配置)

NO	配置名稱	型號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		660×600×2300	臺	1
2	三相四線有功電能表	DT862-4型		塊	1
3	三相四線無功電能表	DX862-4型		塊	1
4	電流互感器			套	3

1.8.2 DBDPD-01A-2進線斷路器柜

1.8.2.1設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟�？刂啤Ｈf能低壓斷路器具有手動及電動儲能功能。

1.8.2.2技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m

1.8.2.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
1.8.2.4設備配置:(每臺本配置)

NO	配置名稱	型號	規格	單位	數量
1	全鋼制結構柜體		800×600×2300	臺	1
2	三相四線指針式電流表	正泰		套	3
3	三相四線指針式電壓表	正泰		個	1
4	正泰萬能轉換開關	LW5D-16YH3/3		套	2
5	萬能式斷路器	DW15-200		個	1
6	電流互感器	LMZ3-0.66		套	4
7	控制箱	DK-10		個	1
8	電磁線圈	正泰	φ0.64 1100匝	個	1
9	分勵脫扣器線圈	正泰	交流380V 50HZ	個	1
10	分閘、合閘控制按鈕			套	4

1.8.3 DBDPD-01A-3無功補償柜

1.8.3.1設備概述：
主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

1.8.3.2技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：800×600×2300mm
4、額定電流：125A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m

1.8.3.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.3.4設備配置: (每臺本配置)

NO	配置名稱	型號	規格(長×寬×高)	單位	數量
1	全鋼制結構柜體		800×600×2300	臺	1
2	限流電抗器	XD1-16		套	18
3	電流互感器	LM2J1-0.5		套	3
4	交流接觸器	CJ20-40		套	6
5	熱過載繼電器	JR36-63		套	6
6	有填料管式熔斷器插座	RT14-32		套	6
7	正泰萬能轉換開關	LW-16		套	2
8	無功率自動補償控制器	JKG2B-6		個	1
9	三相四線指針式電流表	正泰		套	3
10	三相四線指針式功率因數表	正泰		個	1
11	回路控制指示燈			套	12
12	電源線			m	適量

1.8.4 DBDPD-01A-4出線柜

1.8.4.1設備概述：
主要由隔離開關、低壓斷路器、銅排等部分組成�？筛鶕�(jù)負載的大小選擇相應規格的漏電斷路器控制輸出。

1.8.4.2技術參數：
1、工作電源：三相五線 380V±5% 50Hz
2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護
3、外形尺寸：860×600×2300mm
4、額定電流：250A
5、工作環境：溫度0℃～50℃
6、相對濕度35～85% 海拔＜4000m

1.8.4.3設備結構
整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。柜體的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。

1.8.4.4設備配置: (每臺本配置)

NO	配置名稱	型號	規格(長×寬×高)	單位	數量	備注
1	全鋼制結構柜體		860×600×2300	臺	1
2	回路控制指示燈			套	4
3	三相四線指針式電流表	正泰		套	4
4	萬能轉換開關	LW-16		個	1
5	塑料外殼式斷路器	DZ20J-100/3300		套	4
6	電流互感器	LMZ3-0.66		套	4
7	電源線			m	適量
