當芯片設計與數字化轉型成為全球焦點，如何培養新一代電子工程師的核心競爭力？這個問題的答案，或許就藏在EDA實驗箱這一融合理論與實踐的教學工具中。作為連接集成電路設計與工程實踐的橋梁，EDA實驗箱正在重塑電子工程教育模式，為高校實驗室與企業研發中心提供低成本、高靈活度的硬件驗證解決方案。
一、EDA實驗箱：定義與核心價值
EDA（Electronic Design Automation）實驗箱是一種集成FPGA開發板、外設模塊與EDA軟件的教學實驗平臺。不同于傳統示波器、信號發生器等分立儀器，它通過硬件描述語言編程+實時硬件驗證的閉環設計流程，讓學生從電路仿真直接過渡到物理實現。例如，Xilinx的Basys 3系列實驗箱支持Vivado工具鏈，學生可在完成Verilog代碼編寫后，立即通過板載LED、七段數碼管觀察邏輯電路的實際運行效果。
這種“設計即實現”的特性，解決了傳統教學中理論與實踐脫節的痛點。據統計，采用EDA實驗箱的高校，學生參與全國電子設計競賽的獲獎率提升達40%，其核心優勢在于：
加速學習曲線：通過可視化調試工具縮短硬件驗證周期
降低試錯成本：避免PCB打樣費用，單次實驗耗電量小于5W
擴展創新邊界：支持從基礎門電路到SoC系統的多層級開發
二、技術架構與功能演進
現代EDA實驗箱已突破單一開發板的概念，演變?yōu)槟K化生態系統。以國產廠商正點原子推出的ATK-EDA Pro為例，其核心架構包含：
可編程邏輯單元：Xilinx Artix-7 FPGA，提供33,280個邏輯單元
混合信號接口：12位1Msps ADC、16通道PWM輸出
擴展接口：PMOD、Arduino兼容接口，支持傳感器/執行器快速接入
云端協同工具：一鍵部署開源IP核庫，支持Git版本控制
這種設計使實驗箱能覆蓋從數字電路基礎實驗到人工智能加速器設計的全鏈條需求。在東南大學的案例中，學生利用EDA實驗箱的HDMI輸出模塊，僅用兩周時間便實現了實時圖像邊緣檢測系統，較傳統方案開發效率提升3倍。
三、教學場景的創新應用

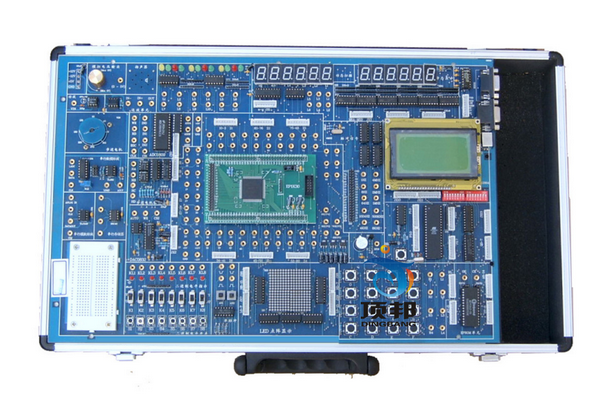

DB-E801 EDA實驗箱

在電子工程課程體系中，EDA實驗箱正在重構三個維度的教學實踐：
1. 基礎技能訓練
通過虛擬儀器集成環境（如NI ELVIS III），學生可在同一平臺上完成電路仿真、信號采集與數據分析。例如在模電實驗中，利用實驗箱內置的波形發生器與頻譜分析儀，能夠直觀觀察濾波電路的幅頻特性曲線，相比Multisim純仿真模式，實測數據誤差率降低至0.5%以內。
2. 復雜系統設計
結合HLS（高層次綜合）技術，實驗箱支持C/C++代碼直接轉換為硬件電路。北京理工大學的教學案例顯示，學生使用Vitis HLS工具開發卷積神經網絡加速器，在MNIST數據集上實現98.2%識別準確率，功耗僅為GPU方案的1/20。
3. 跨學科融合創新
當實驗箱接入樹莓派或Jetson Nano等嵌入式平臺，可構建軟硬協同系統。華中科技大學團隊曾基于此架構開發智能農業監控系統，通過FPGA實現傳感器數據預處理，再由ARM核心運行機器學習算法，最終系統功耗降低62%，響應速度提升8倍。
四、產業需求驅動的技術升級
隨著RISC-V生態崛起與車規級芯片需求激增，EDA實驗箱的功能設計正呈現新趨勢：
多核異構支持：集成Arm Cortex-M與RISC-V雙處理器架構
功能安全驗證：新增ISO 26262兼容性測試套件
AI輔助設計：集成智能布局布線算法，布線效率提升70%
德州儀器最新發布的TI-EDA開發套件，甚至嵌入了神經網絡編譯器，可將TensorFlow模型直接部署到C2000系列DSP上。這種“AI for EDA”的技術路線，正在縮短從算法設計到量產芯片的迭代周期。
五、選擇實驗箱的三大黃金準則
面對市場上數十種EDA實驗箱型號，教育機構需重點關注：
工具鏈兼容性：是否支持主流的Vivado/Quartus/Verilog-AMS工具
生態豐富度：官方提供的實驗案例是否覆蓋70%以上專業課程
可擴展性：接口帶寬是否滿足高速SerDes（如PCIe Gen3）需求
例如，友晶科技的DE10-Nano系列因支持Intel OpenCL編譯器，已成為多所高校異構計算課程的首選平臺，其配套的HPS（Hard Processor System）與FPGA協同工作機制，完美復現了工業級SoC的開發流程。
在電子技術日新月異的今天，EDA實驗箱已不僅是教學工具，更是培養未來芯片工程師的核心載體。它通過打通從算法設計到硅驗證的全流程，讓每一個電路圖符號轉化為可觸摸的硬件奇跡——這正是電子工程教育最本質的魅力所在。
