滾動軸承的安裝及校準


大致步驟：在這個實驗中， 將安裝2個滾動軸承并在兩個軸承間裝上一根軸。并校準軸和軸承。

1．   執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L(zhǎng)袖挽起來
● 地面不可潮濕

2．   將關閉安全開關
3．   將軸面板1放置在工作臺上方的架子上
4．   執行下列步驟裝配滾動軸承
A．  從軸面板1上將4個軸承支架拿下，支架用于將軸承提高到裝配所需的高度；

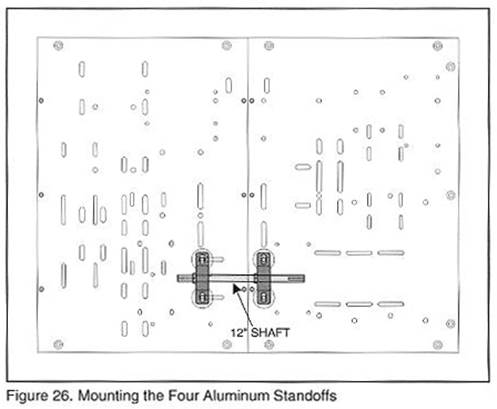

B．  將四個軸承支架在工作臺表面，如圖26所示；
軸、軸承與支架連接應如圖上所示位置安裝在工作臺上

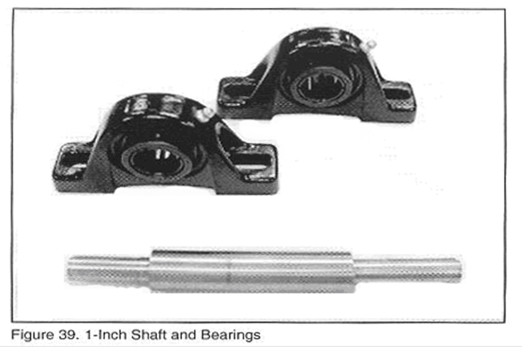

C．   從軸面板1上拿下2個滾動軸承；

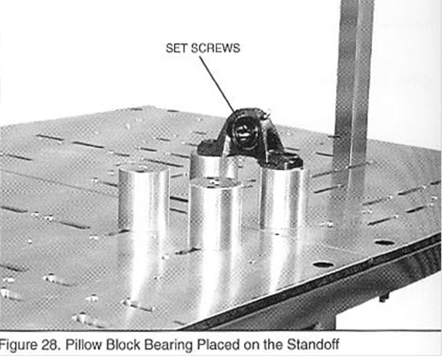

D．   將1個滾動軸承放置在其中2個支架上，如圖28所示；
放置軸承時注意讓其帶有緊定螺釘?shù)囊幻娉�向另一�?duì)支撐架

E．   找到4個M10的六角頭螺栓及其與之配套的平墊圈、彈簧墊圈和螺母；

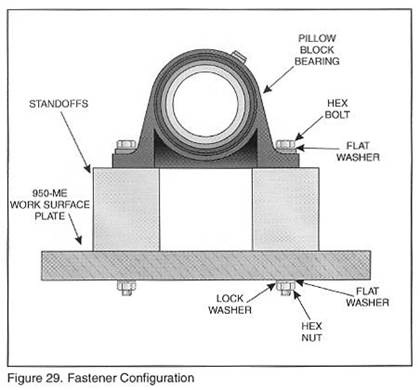

F．    將軸承固定在支架上面（固定方法：將2個M10螺栓穿過軸承、軸承支架與安裝
表面，并使用平墊圈、彈簧墊圈和螺母固定），較松的擰上螺母就可以，不要擰緊。如圖29所示；
注意：平墊圈應該與安裝表面連接（平墊圈作用：保護安裝表面不受損壞），而彈簧墊
圈應與螺母連接（彈簧墊圈作用：防止螺母松動）。

G．   將第二個滾動軸承放置在另外兩個支架上；
H．   固緊第二個滾動軸承，不要擰緊（方法如步驟F）。
5．    執行下列步驟把軸裝配到兩個滾動軸承之間：
A．   在軸面板1上拿下1根長度為305mm的軸；

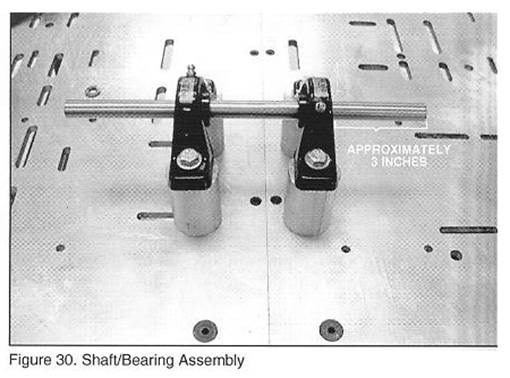

B．   將軸從兩個軸承間穿過，如圖30所示；
C．   調整軸的位置，使其從靠近工作臺邊緣一端軸承的伸出長度大約為76mm，如圖
30所示；
注意：這些軸承都可以自我校正，也就是說滾動軸承可以在軸承座里移動。如果有必要，
利用軸使軸承在軸承座中伸直。

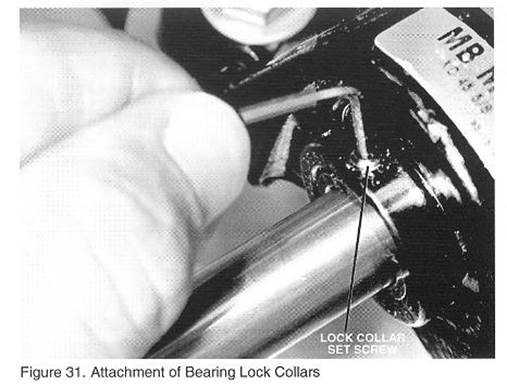

D．    擰緊每個軸承上的緊定螺釘，將軸承固定在軸上，防止其滑動，如圖所示

E．  擰緊滾動軸承的裝配螺栓；
擰緊方法：需同時用2個扳手，其中一個用來擰住螺栓上面的六角頭，另一個用于擰
緊下面螺母
F．    用手轉動軸觀察其是否能自由轉動，如不能，松開固定螺栓重新調整滾動軸承的位置。
6．   執行下列步驟校準軸：

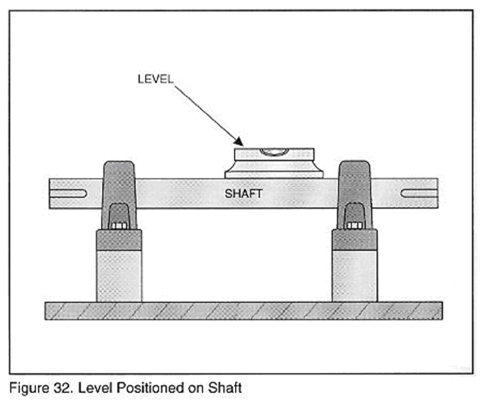

A．  將水平儀放在軸上，觀察氣泡的位置，如圖32所示；
要確保水平儀放在軸較光滑的一面

B．    如果軸不是完全的水平，在水平儀的一端插入不同尺寸的塞尺葉片直到水平儀上氣
泡位于中間的位置，記錄下塞尺葉片的厚度；如果氣泡偏右，則在水平儀左端墊入塞尺葉片，反之亦然。

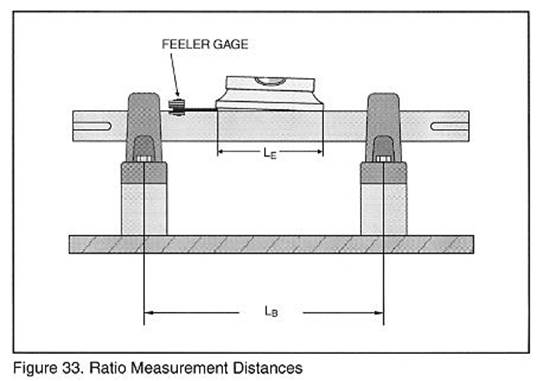

C．    測量水平儀的一端到塞尺葉片端的長度（即：水平儀有效長度L_E），如圖33所示；
D．   測量?jī)蓚�(gè)軸承裝配螺栓間的距離L_B；

E．    計算比率 R＝L_B/L_E；
F．    計算所需調整墊片厚度；
墊片厚度＝塞尺葉片厚度×比率R
G．    擰松裝配螺栓將調整墊片墊入前2個或者后2個軸承支架下面；
調整墊片放在墊片盒內，墊片的形狀為馬蹄形，這是為與螺栓相配而設計的。將調整墊
片插入軸承支架與工作臺面之間，這樣做可以防止墊片被損壞。墊片墊入哪端都可以，效果等同。
注意：
1） 所用調整墊片的數量應盡可能的少，如：應用1個0.25mm的墊片替換2個0.125mm
的墊片。
2） 不要使用皺褶或彎曲的墊片，也不要讓調整墊片與螺栓接觸上（因?yàn)槿缢鼈兛康锰?br /> 近，當擰緊螺栓時會損壞墊片）。
H． 擰緊螺栓（采用交叉方式的順序）；
I．   檢查軸的水平；
J．   用手轉動軸，軸應能自由轉動；
7．  檢查從動軸的徑向跳動
在后面的實驗中，將用聯軸器使從動軸和電機軸相連，所以從動軸不可有過度的徑向
跳動。如果軸的徑向跳動超出允許值，應調整裝置或更換軸。
8．  將現有的裝配放在工作臺上，后續實驗將用上；
9．  檢查安全開關，應處于鎖定狀態。
