安裝爪形彈性聯軸器（或稱“梅花形彈性聯軸器”）


大致步驟：在這個實驗中，將安裝一個爪形彈性聯軸器用于連接電機軸和上個實驗中所裝配的從動軸

1．    執行下列安全檢查
● 佩戴防護眼鏡
● 穿著合身的衣服（不可穿較寬松的）
● 項鏈，手表，戒指、領帶等飾品必須摘下
● 將長發盤起或置于帽子中
● 穿厚底鞋
● 穿短袖衣服，或?qū)㈤L袖挽起來
● 地面不可潮濕

2．   將電機控制箱的安全開關關閉
3．   確認從動軸與軸承已經按實驗2的步驟安裝好，若沒有，應首先完成實驗2的內容
4．   裝配和校準大電機：
A.    找到大電機并將之安置于工作臺表面；
B.     在軸面板1上找到大電機的四個銀色的支撐墊塊；

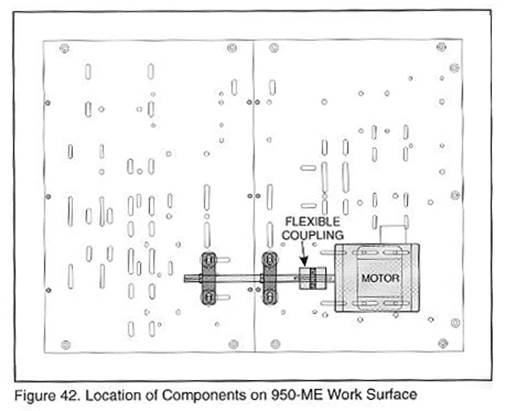

C.     確認大電機基座底部、支撐墊塊、工作臺表面的安裝區域（如圖42所示）應清潔
且無毛刺

D.    將電機放在工作臺的安裝孔上,再將4個銀色支撐墊塊依次插入電機底座下面，并使
其分別與電機底座的4個長槽對準；安裝后的總框圖如圖42所示
E.     找到4個M8的螺栓及其與之相配的平墊圈、彈簧墊圈和螺母；
F.     用螺栓及螺母等將電機、支撐墊塊和工作臺連接，固緊；
G.    檢查電機軸的徑向跳動；
H.    檢查電機軸的軸向跳動；
I.      檢查電機是否水平，如需要，墊入相應的調整墊片。
5．執行下列步驟檢查兩設備的高度
    注意：通常從動軸比電機軸較高一些，一般高0.25～0.4mm。這樣就可以通過在電機下
墊入調整墊片來修正兩軸未對準的情況。

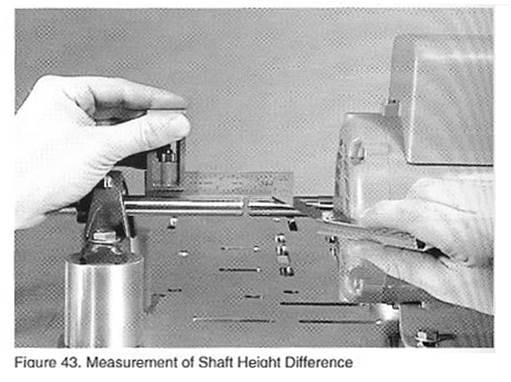

A.      將直角尺放置在較高的軸上，如圖43所示；
B.       選擇合適的塞尺葉片插入直角尺下（當葉片通過直角尺與軸之間時，會感覺有些費
力時，葉片的厚度合適），葉片的厚度就是兩軸的高度差，如果軸的高度差在0.25～0.4mm的范圍內，進入下一步驟，否則重新調整軸承支架的高度直到滿足要求。

6．執行下列步驟將爪形聯軸器安裝到電機軸上
A．  擰松電機裝配螺栓，將電機向后滑動使得聯軸器能夠放入；
B．  拿出聯軸器的其中一半（該聯軸器由彈性元件和帶凸爪的兩半聯軸器組成）；
C．  清潔電機軸上和聯軸器上的鍵槽，應無灰塵和毛刺；
D．  檢查鍵是否能和鍵槽很好的配合；

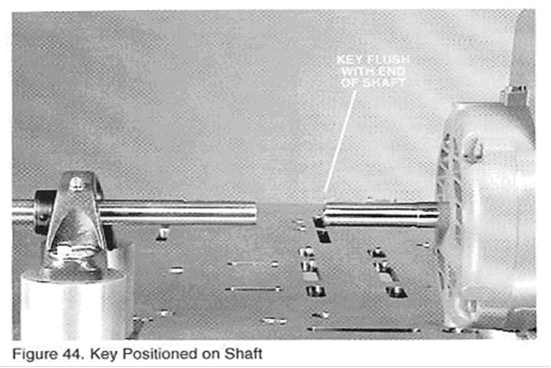

E．   將鍵放置在軸上的鍵槽內，其末端與電機軸的端部對齊，如圖44所示；
F．   拿起聯軸器將其上鍵槽對準電機軸上的鍵

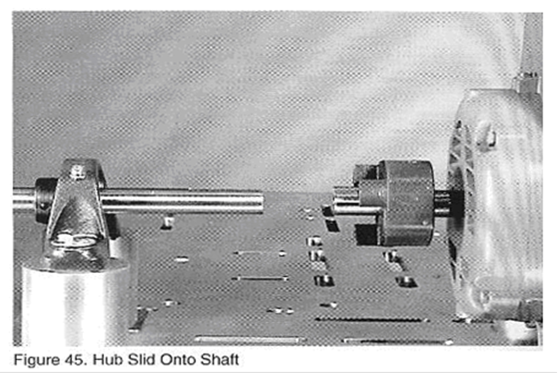

G．  將聯軸器裝在電機軸上（輕輕推入），將其推到軸的末端（靠近電機一側），如圖
45所示。這樣可以為另一半聯軸器的安裝提供更大的空間。

7．重復步驟6將另一半聯軸器裝到軸承支撐的從動軸上

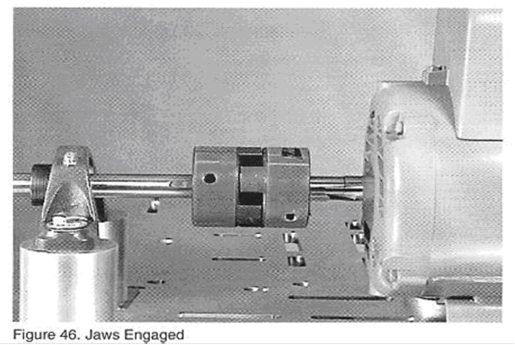

8．移動兩半聯軸器使之如圖46那樣連接

9．分別擰緊兩半聯軸器上的緊定螺釘使其與鍵固定
10．移動電機使得兩半聯軸器間的空隙能插入彈性元件

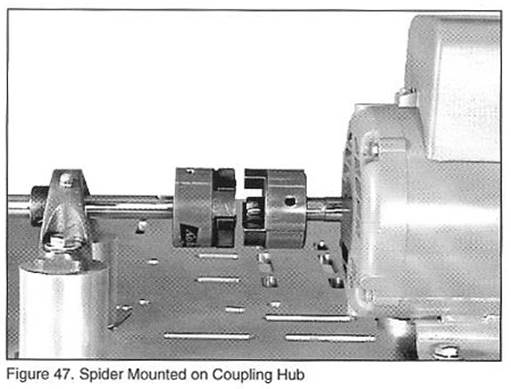

11．將彈性元件插入驅動軸聯軸器塊

12．移動電機使得兩半聯軸器較好的嚙合

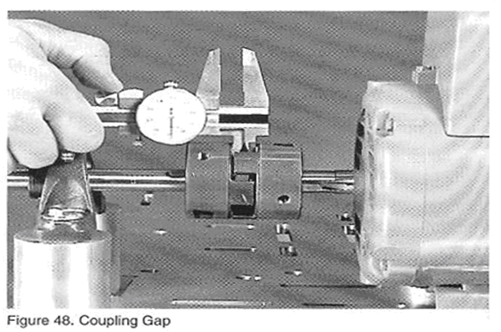

13．調整兩半聯軸器間的空隙為13mm，如圖48所示，然后擰緊電機裝配螺栓
聯軸器的安裝已經完成，在下一個實驗中我們將對其進行校準。
