鉗形電流表的使用和維護
一、任務目標
1、掌握鉗形電流表的使用方法
2、掌握鉗形電流表的維護方法
二、任務復習
鉗形電流表使用的注意事項
三、實訓設備

序 號	型 號		名           稱	數 量
1	LDCS01		電源控制屏	1 套
2	LDCS02		實訓桌
3	MG28		鉗形電流表	1 臺
4			實訓電阻R1	1 件
5		交流電流表0~5A		1件

表2-3-1
四、實訓過程
1、鉗形電流表概述

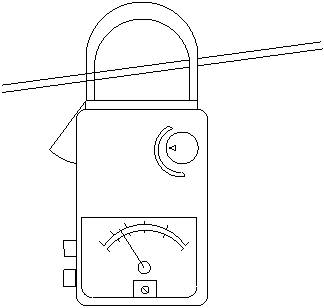

鉗形電流表又叫卡表，鉗形電流表是由“穿心式”電流互感器和電流表組成，它可以不斷開電路直接測量線路電流，其電流測量如圖2-3-2所示











圖2-3-2所示                                  圖2-3-3所示
2、鉗形電流表的操作技能
（1）鉗形電流表在使用之前，應檢查儀表指針是否處于零位，如不在零位，用調零電位器將指針調至零位。
（2）測量電流時旋轉開關只要握緊貼心開關（扳手），使鉗形鐵心張口（圖中虛線所示）讓被測的載流導線卡在鉗口中間，然后放開扳手，使鉗形鐵心閉合，則鉗形電流表的指針便會指出導線中電流值。

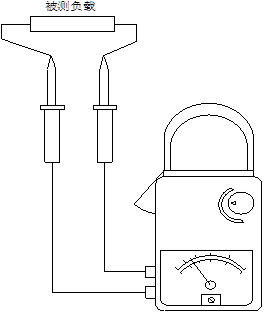

（3）測量交流電壓 旋轉開關至電壓最大檔，把紅、黑測試表筆插入儀表側面的插孔，將兩測表筆以被測電路的兩端并聯，指示器即指示讀數。如指示電壓值太小時，可轉換至較低量限，以讀取更精確的讀數。
二、 使用注意事項
1、測前，先估計一下被測電流值在什么范圍，然后選擇好量程轉換開關位置（一般有5A、10A、25A、50A、250A檔）�；蛘呦扔么罅砍虦y量，然后逐漸減少量程以適應實際電流大小的量程。
2、被測載流導線應放在鉗口中央，否則會產生較大誤差。
3、保持鉗口鐵心表面干凈，鉗口接觸要嚴密，否則測量不準。
4、不能用于高壓帶電測量。
5、為了測量小于5A的電流，可把導線在鉗口上多繞幾匝。測出的實際電流應除以穿過鉗口內側的導線匝數。
6、測完后，調到最大電流量程上，以防下次測量時損傷儀表。
三、技能實訓考核評分記錄表（見表2-3-3）
表2-3-3

序號	考核內容	考核要求	配分	得分
1	技能實訓的準備	對“任務預習”的預習	10
2	實訓元器件的測試	正確使用鉗形電流表、測量速度快，測量一次成功	25
3	實訓設備的使用	正確操作控制屏電源、操作按鈕，正確操作實訓設備其它資源	25
4	觀察和記錄實訓過程的現象	記錄現象正確	10
5	分析實訓線路的工作原理	用鉗形電流表測量電流操作方法進行正確分析	30
	考評合計得分
	否定項	發生重大責任事故、嚴重違反實訓室紀律，得分為0分

指導老師簽名                          日期

四、技能實訓報告
1、技能實訓的項目名稱
2、技能實訓的任務目標
3、技能實訓所用到的實訓設備
4、繪制實訓的測量圖
5、記錄實訓的過程、現象
6、分析實訓過程中鉗形電流表的操作方法
7、小結、體會和建議
五、思考與練習
1、試分析鉗形電流表為什么不能高壓帶電測量
2、測量時為什么載流導線要放在鉗口中央？
3、如果量程選擇不正確會導致什么結果？
4、使用鉗形電流表時應注意那些？
