交流電壓表、電流表、功率表的使用和維護
一、任務目標
1、掌握交流電壓表的測量方法
2、掌握交流電流表的測量方法
3、掌握功率表的測量方法
二、任務復習
交流電壓表、電流表、功率表使用的注意事項
三、實訓設備

序 號	型 號		名           稱	數 量
1	LDCS01		電源控制屏	1 套
2	LDCS02		實訓桌
3			實驗導線	1套
4
5

表2-4-1
四、實訓過程
1、電流表概述
電流表串接在被測電路中，電流表線圈通過被測電路的電流，使電流表指針發生偏轉，有指針的偏轉角度來反映被測電流的大小。
當電流表串入被測電路中時，由于電流表內的電阻，會使被測電路中的電流減小，引起測量誤差，為了減小測量誤差，電流表內阻一般都很小。如果電流表誤并接在被測電路中，則會使被測負載短路，造成短路故障
（1）電流表的操作技能
直流電流表的測量方法
測量線路如圖所示 直流電流表必須與負載串聯，接線時，要注意儀表的極性
交流電流的測量方法
交流電流表必須與負載串聯 單相交流電流測量線路如圖所示 2-4-2 ，帶電流互感器的測量線路如圖所示2-4-3
要求電流互感器二次回路不允許開路和安裝熔斷器。在帶負載情況下拆裝儀表時，必須先將二次繞組短路后才能拆裝。
1）按圖2-4-2、2-4-3接線。圖中電流互感器選用屏左下角的電流互感器，45歐電阻選用屏上可調電阻1，兩個90歐電阻并聯，電流表選用交流數字電流表。
2）把電阻調到最大45歐
3）圖2-4-2線路接好線，檢查無誤后通電，按下屏上的“啟動” 按鈕，調節電壓從0~110V緩慢增加看電流的變化情況。
4）圖2-4-3線路接好線，檢查無誤后通電，按下屏上的“啟動” 按鈕，調節電壓從0~110V緩慢增加看電流的變化情況。

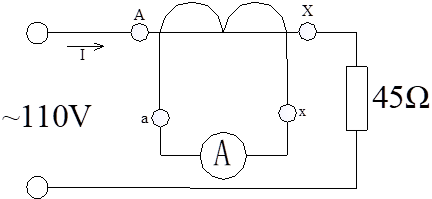

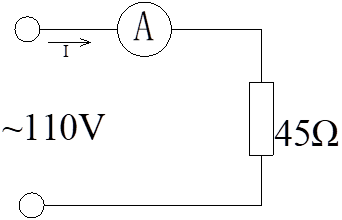

圖2-4-2 單相交流電流測量線路               圖2-4-3帶電流互感器的測量線路

（2）電流表使用注意事項：
按被測電流大小選擇電流表的量程，使量程大于被測的電流值。要求電流表指針工作在滿量程分度的2/3區域內。電流表與負載要串聯連接，測量直流電流時，可選用磁電式電流表，靈敏度較高。在測量交流時，只能選用電磁式或是電動式電流表。
測量直流電流時，要注意讓電流從表的“+”極性插孔流入，“—”極流出，從而使電流表指針正偏。否則，指針會反偏，損傷儀表。
對于多量程的電流表，使用時應先試用大量程，逐步由大到小，直到合適的量程,且在改變量程時應停電，以防測量機構受到?jīng)_擊。
2、電壓表概述
按被測電壓大小選擇電壓表量程，電壓表量程應大于被測值。電壓表與負載并聯連接，即并聯接在被測電壓的兩端。測量直流電壓時，要注意表頭插孔的正負極性。
3、電壓表的操作技能
直流電壓的測量
測量線路如圖所示2-4-4  電壓表必須與負載并聯，接線時，要注意儀表的極性
單相交流電壓的測量
交流電壓表必須與負載并聯 單相交流電壓測量線路如圖2-4-5所示

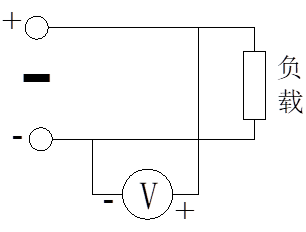

圖2-4-4直流壓測量                   圖2-4-5交流電壓測量

五、技能實訓考核評分記錄表（見表2-4-7）
表2-4-7

序號	考核內容	考核要求	配分	得分
1	技能實訓的準備	對“任務預習”的預習	10
2	實訓元器件的測試	電流表、電壓表、功率表使用正確、測量速度快，測量一次成功	25
3	實訓設備的使用	正確操作控制屏電源、操作按鈕，正確操作實訓設備其它資源	25
4	觀察和記錄實訓過程的現象	記錄現象正確	10
5	分析實訓線路的工作原理	用電流表、電壓表、功率表操作方法進行正確分析	30
	考評合計得分
	否定項	發生重大責任事故、嚴重違反實訓室紀律，得分為0分

指導老師簽名                          日期

六、技能實訓報告
1、技能實訓的項目名稱
2、技能實訓的任務目標
3、技能實訓所用到的實訓設備
4、繪制實訓的測量圖
5、記錄實訓的過程、現象
6、小結、體會和建議
七、思考與練習
1、試分析電流表為什么不能并在線路兩測？
2、試分析電壓表為什么不能串在線路當中？
