一、任務目標
1、掌握智能溫度控制器的使用方法
2、掌握智能溫度控制器參數設置
二、任務復習
1、pt100管式鉑電阻的使用方法
2、型 智能溫度控制器使用說明及注意事項：
三、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 | |
| 1 | LDCS01 | 電源控制屏 | 1 套 | |
| 2 | LDCS02 | 實訓桌 | ||
| 3 | VC890D | 萬用表 | 1 臺 | |
| 4 | Pt100 | 管式鉑電阻 | 1根 | |
四、實訓過程
智能溫度控制器采用超強抗干擾芯片設計、質量可靠，紅綠雙色雙排數碼管分別同時顯示測量值與設定值。儀表為四鍵操作，參數快捷設置，參數符號顯示簡潔，輸入信息方便，控制方式為晶閘管觸發(fā)信號輸出, 具有參數自整定及上偏差值告警。
| 菜單 | dAH | ATU | DP | P | I |
| 常規(guī) | 隨機 | 0 | 0.1 | 39 | 218 |
| 范圍 | ±全量程 |
0自整定關 1自整定開 |
0.1-125 | 0-125 | 1-3600S |
| 菜單 | D | T | SC | UP | LCK |
| 常規(guī) | 39 | 17 | 0 | 100% | 0 |
| 范圍 | 1-1200S | 1-60S | ±99 | 0-100% |
0不鎖 1全鎖 其他鎖B菜單 |
SC值設置說明：因傳感器、引線電阻等因數在測量中產生的誤差，導致測量結果誤差較大時，可通過修改SC值來修正測量值。如當前溫度為20℃，測量結果為19℃。即可通過修改SC值為1。則當前溫度修正為20℃。
UP設置說明：修改UP值可改變輸出功率大小，輸出功率越大，整定速度越快。

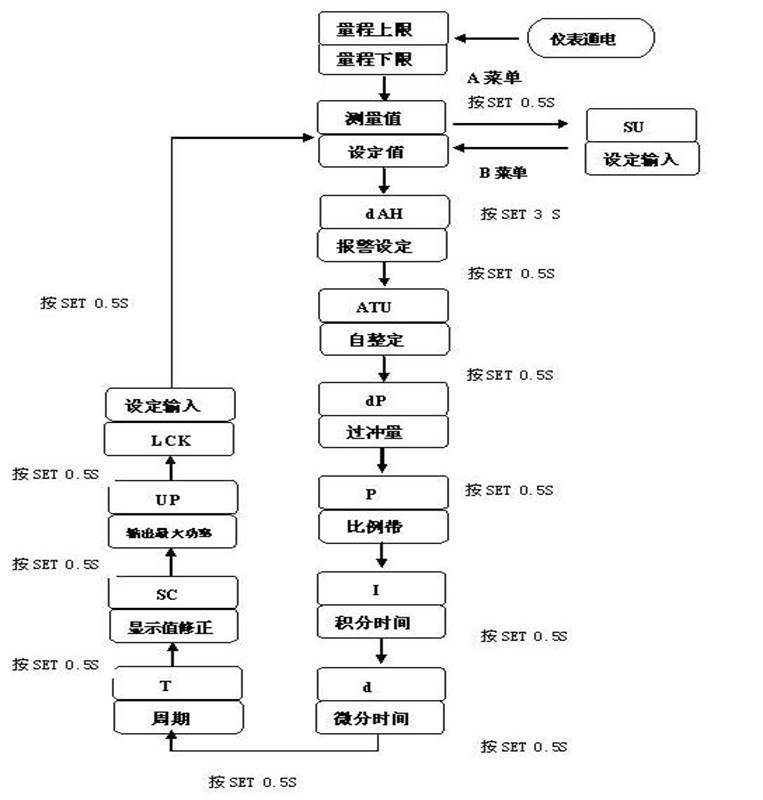

1、溫控設置流程圖如圖2-6-3
圖2-6-3設置流程圖

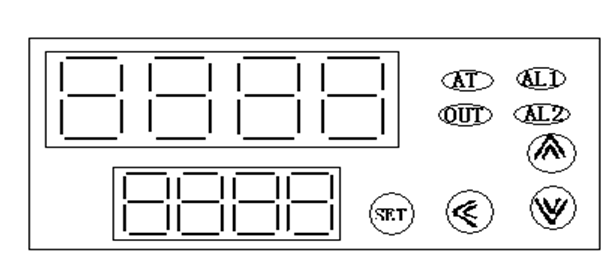

1、當前測量溫度值 2、主控設置值 3、AL1告警指示
（1）在溫度控制器的9、10腳加上交流220V電壓，此時溫度控制器的數碼管會點亮
（2）3*18管式鉑電阻溫度傳感器上共引出三根線（一根紅線、兩根黑線）紅線接溫度控制器的8腳，另外兩根黑線一根接6腳、一根接7腳。此時溫度控制器上會顯示溫度值。
（3）設置溫度控制器參數
比如室內溫度為25℃ 而實際顯示的值不是25℃，應通過SC值設置，少1℃就加1，少2℃就加2依次類推直到設置正確位置
（4）設置溫度控制器的告警值
比如室內溫度為20℃，溫度告警設置在25℃，超過25℃溫度告警燈應點亮，繼電器3腳、4腳觸點應閉合。設置25℃的告警值應通過SU值設置，把SU告警值設置25℃即可，用手緊握住管式鉑電阻傳感器，觀察溫度控制器的溫度有何變化，超過25℃ 用萬用表量3腳、4腳觸點是否閉合。
注：溫度設置根據當地的室內溫度而定
五、技能實訓考核評分記錄表（見表2-6-6）
表2-6-6
| 序號 | 考核內容 | 考核要求 | 配分 | 得分 |
| 1 | 技能實訓的準備 | 對“任務預習”的熟悉程度 | 10 | |
| 2 | 實訓線路的接線 | 電路接線一次完成、接線美觀，接線速度快，通電運行一次成功 | 25 | |
| 3 | 實訓設備的使用 | 正確操作控制屏電源、操作按鈕，正確操作實訓設備其它資源 | 25 | |
| 4 | 觀察和記錄實訓過程的現象 | 記錄現象正確、速度快 | 10 | |
| 5 | 分析實訓線路的工作原理 | 正確設置溫度控制器參數 | 30 | |
| 考評合計得分 | ||||
| 否定項 | 發(fā)生重大責任事故、嚴重違反實訓室紀律，得分為0分 | |||
六、技能實訓報告
1、 技能實訓的項目名稱
2、 技能實訓的任務目標
3、 技能實訓所用到的實訓設備
4、 繪制實訓的接線圖
5、 記錄實訓的過程、現象
6、 分析實訓線路的工作原理
7、 小結、體會和建議
七、思考與練習
pt100管式鉑電阻測溫原理及應用場合
