> 斜管沉淀設備原理與應用
2025-03-24 07:01
斜管沉淀設備原理與應用
“如何在有限空間內實現高效沉淀?” 這個問題曾困擾著無數水處理工程師。隨著工業廢水與市政污水量的激增,傳統平流式沉淀池暴露出占地面積大、處理效率低的短板。而斜管沉淀設備的出現,通過獨特的蜂窩結構設計與淺層沉淀理論,將沉淀效率提升30%-50%,成為水處理領域的革新性解決方案。
一、斜管沉淀技術的工作原理
斜管沉淀設備的核心在于“淺層沉淀”理論的工程化應用。通過將沉淀區傾斜60°安裝的密集蜂窩狀管束(材質多為PVC或PP),水流在層流狀態下通過斜管時,懸浮顆粒因重力作用沿管壁下滑至集泥區,清水則從上部排出。這種設計帶來兩大突破:
沉降路徑縮短:傳統沉淀池中顆粒需垂直沉降數米,而斜管將有效沉降距離壓縮至50-80mm;
水力條件優化:斜管的整流作用顯著降低雷諾數(Re<500),確保沉淀過程不受紊流干擾。
實驗數據顯示,當斜管長度1m、管徑50mm時,表面負荷可達3-5m³/(m²·h),是平流式沉淀池的3-5倍。
二、設備結構與技術升級
現代斜管沉淀設備由四大模塊構成:
配水區(含整流柵板)
斜管組件(核心處理單元)
集水系統(可調式三角堰槽)
污泥斗(錐形結構配排泥閥)
創新點體現在:
模塊化設計:采用標準尺寸的斜管組件(如1000×1000mm模塊),支持快速組裝與擴容;
智能排泥控制:通過濁度傳感器聯動PLC,實現污泥濃度閾值觸發式排泥;
抗堵塞技術:菱形截面斜管(內切圓Φ35-50mm)配合定期氣水反沖,解決傳統六邊形管易積泥難題。
三、典型應用場景與效益分析
1. 市政污水處理
在城鎮污水廠提標改造中,斜管沉淀池常作為二沉池替代方案。以某10萬噸/日污水處理廠為例,將原有平流式二沉池改造為斜管沉淀池后:
水力停留時間從2.5h縮短至1.2h
SS去除率從85%提升至93%
占地面積減少40%
2. 工業廢水處理
針對含重金屬廢水(如電鍍、冶金行業),斜管沉淀設備與化學混凝聯用可形成高效除污組合:
通過pH調節+絮凝劑投加,使金屬離子形成致密礬花
斜管區表面負荷控制在2.5m³/(m²·h)以下
出水重金屬濃度穩定低于0.5mg/L
3. 雨水徑流處理
在海綿城市建設中,旋流斜管一體化設備成為初期雨水處理的優選方案。其”旋流除砂+斜管沉淀”雙級工藝,可在20分鐘內完成90%以上SS去除,處理能力達5000m³/h。
四、選型設計與運行要點
關鍵參數計算
表面負荷率:Q/A ≤ 5m³/(m²·h)(根據水質調整)
斜管傾角:60°(最佳下滑角度)
管長與管徑比:L/D ≥ 10(保證充分沉淀)
相關產品:

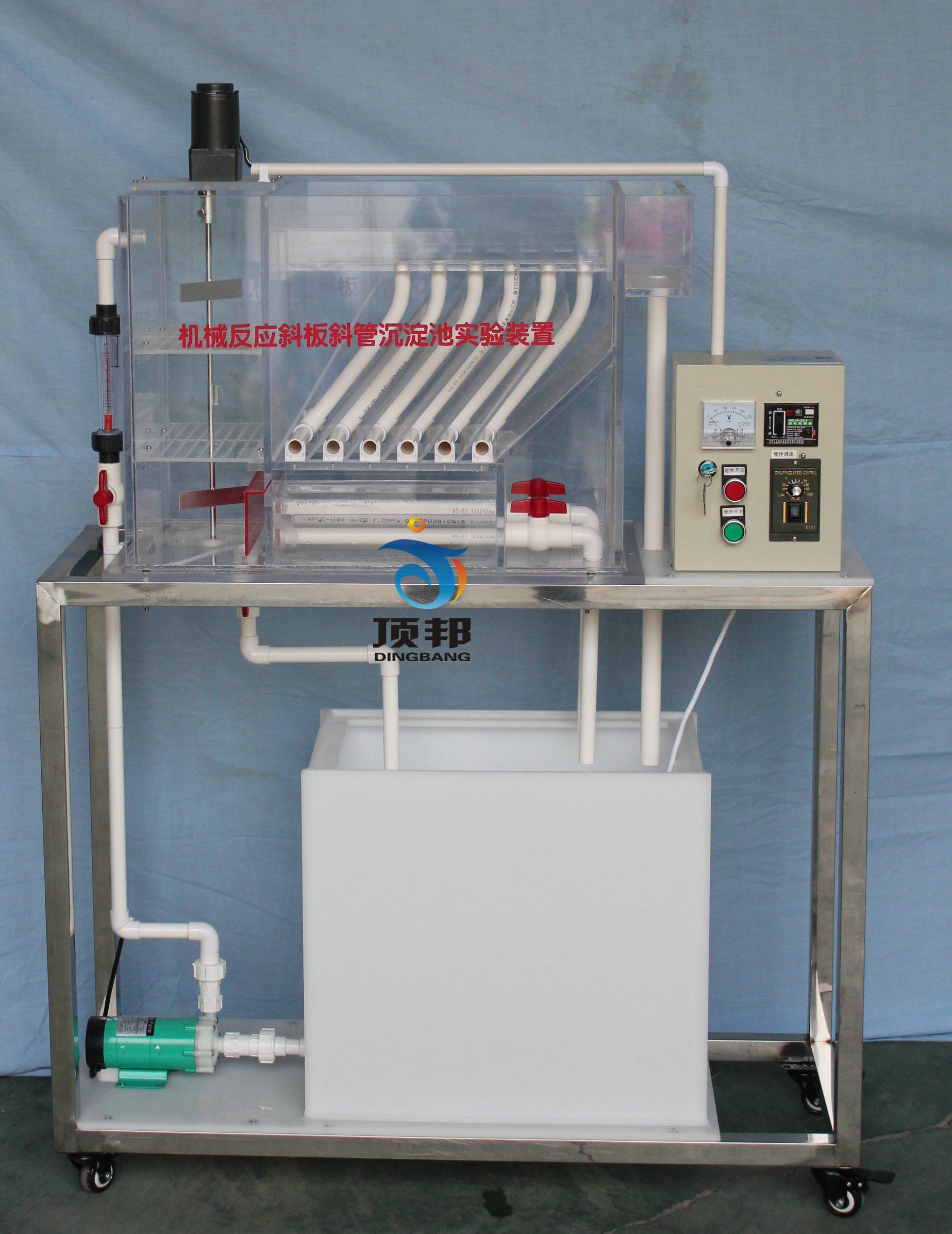

DB-GT109
機械反應斜板斜管沉淀池
一、實驗?zāi)康模?br style="padding: 0px; margin: 0px;" /> 給水處理中澄清工藝通常包括混凝、沉淀和過濾,處理對象主要是水中懸浮物和膠體雜質。原水加藥后,經混凝使水中懸浮物和膠體形成大顆粒絮凝體,而后通過沉淀池進行重力分離。機械反應斜管沉淀池就是混凝、沉淀兩種功能的凈水構筑物。本模型就是展示機械反應池和斜管沉淀池內部構造的演示裝置。希望達到以下目的:
1、通過對有機玻璃裝置直接地觀察,加深對組成的各個部分的了解;
2、掌握機械反應池和斜板沉淀池水流方向和操作使用方法,觀察絮體生成和沉淀的狀況。
二、主要技術指標及參數:
1、環境溫度:5℃~40℃
2、處理水量(可調):0.5m3/h
3、設計進、進水濁度:50°~100°
4、出水濁度:10°~20°
5、(斜管)傾角為60°
6、機械攪拌轉速:40轉/min
7、藥采用精制硫酸鋁,投加量為10~15mg/L
8、裝置外形尺寸:長×寬×高=1200mm×450mm×1500mm
9、工作電源:AC220V±10%、50Hz,單相三線制,功率370W,安全保護:具有接地保護、漏電保護、過流保護;
二、主要配置:
1、本體由機械反應池和斜板斜管沉淀池兩部分組合在一起;
2、機械反應池3組:透明有機玻璃材質、厚度10mm,配減速電機1臺、電機調速器1套
3、斜板1套:透明有機玻璃材質、厚度6mm,斜板傾角60º;
4、斜管1套:傾角:60º;
5、原水箱和清水箱各1個:白色PP板、厚度10mm,底板上安裝有放空閥,方便將水排凈;
6、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速150rpm)、
7、防腐蝕進水泵1臺:流量:27~32(L/min)、揚程:3.1~4.3(m)
8、加藥蠕動泵1臺流量范圍:0.008-460mL/min、儲藥槽1個;
9、流量測量與調節:轉子流量計,污水流量1個(量程60-600L/H);
10、配水管閥門1套、排水管1套、排泥槽與排泥管1套;
11、實驗臺面(10mm厚PP白色板)、
12、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成,
13、配套UPVC連接管道和閥門(中財品牌)。
14、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。
