> SMT表面貼裝實習系統,SMT工藝實訓室
2013-09-26 20:08
SMT表面貼裝實習系統,SMT工藝實訓室
DB-TP1 SMT表面貼裝實習系統
價格:98000元
一、系統特點
* 低成本配置方案,是大中專院校、科研院所焊接的利器
* 可完成表面貼裝元器件的單、雙面板焊接
* SMT產品的實際動手操作能力培養和熟練
* 掌握SMT焊接知識及整個簡易的制造過程
* 掌握SMT表面貼裝技術的原理和工藝
* 掌握SMT表面貼裝技術的使用方法和技巧
* 提供教學掛圖和SMT的教學資源
* 常見表面貼裝器件(SMD)的結構及區別
二、
DB-TP1
型表貼工藝參考配套
規 格 名 稱
性 能 參 數
數量
備 注

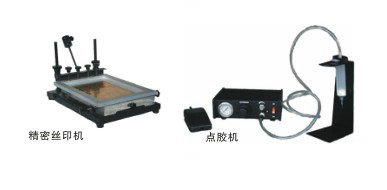

DB-SYJ手動高精度絲網印刷機
1、最大有效分配面積:440×320mm
2、分配精度:±0.2mm,框架
3、X軸最大可調距離:20mm,
4、工作臺Y軸最大可調距離:30mm
5、框架θ角最大可調距離:±20°
6、框架與工作臺之間可調距離:0~10mm
7、外形尺寸:450mm×600mm×240mm
1

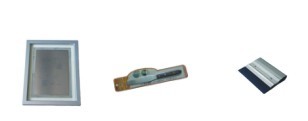

DB-GD刮刀
不銹鋼+合金鋁材料 SUS#,100mm長度,刮片有刃性,壽命使用長
5
DB-892A手動高精度點膠機
可手動輕觸控制,由定時器控制每次滴膠時間,定時、定量出膠水,確保每次滴膠一致;可滴膠液體或料,有紅膠、黃膠、環氧樹脂、錫漿、矽膠、助焊劑等;調節氣壓,選擇適當?shù)臅r(shí)間和針咀,便于改變每次滴膠量和滴膠時間,適合不同需要;微型腳踏控制板;多種規格的塑膠咀適合不同需要。
自動定時:0.01s~30s
重復準確性:±0.5%
外型尺寸:235x165x60(mm)
輸入電壓:220~240V 50Hz AC
內部電壓:24V DC
最小滴膠量:0.01ml
輸入氣壓:2.5~7 bar (35~100psi)
消耗功率:<15W
配套氣泵:JD-QB 1臺 1、功率:1.1KW,2、氣壓:8kg/cm2,3、儲氣量:12升,4、出氣量:60L/min,5、電源:220V/50Hz
1
含氣泵一臺
DB12000真空吸筆
有防靜電功能
電源:220V,50Hz
外型尺寸:180×90×70(mm)
整機重量:<1Kg;氣流通道:2
自帶膜片式氣泵,雙人型使用
配置:兩根吸筆,吸盤及吸管2根
2

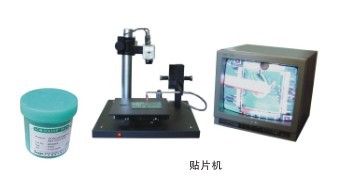

DB-TPJ手動高精度貼片機
特點:
隨著電子封裝產業的高速發展,芯片的存儲量越來越大,引腳越來越多,引腳間距越來越小,用戶在貼片焊接過程中,原有的手工貼裝方式已無法滿足要求。貼片臺是一款精密IC貼裝設備,良好的視覺效果,精密的位移裝置,無需編程,簡單的操作過程即可完成準確貼裝。
技術參數:
1、貼片速度: 300~600粒/小時
2、配有真空裝置,不需包接氣源;
3、工作臺面:220X220mm
4、XY向調節范圍40mm,Z向移動范圍80mm
5、旋轉角度可調節正負30度
6、內置減壓裝置,操作快速靈活。
1

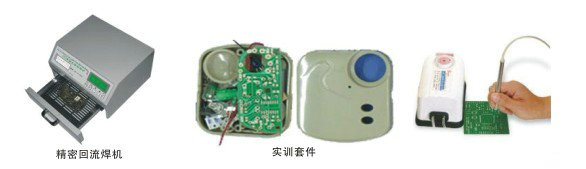

DB-300A無鉛回流焊機
輸入電源:AC220V/50~60HZ
峰值功率:3.5kW;
紅外線輻射和熱風混合加熱方式
操作系統:中英文雙語操作系統
工作模式:自動回焊模式、可調恒溫維修模式
溫度曲線段:預熱段、加熱段、焊接段、保溫段、冷卻段等共五段
預熱段溫度設置范圍和時間:70~150℃、
時間:0~5Min
加熱段溫度設置范圍和時間:預熱溫度~250℃
時間:0~5Min
焊接段溫度設置范圍和時間:加熱溫度~280℃
時間:0~30S
保溫段溫度設置范圍和時間:
焊接溫度~(0~50℃)
有效焊接面積:300×300mm
外形尺寸:420×380×250mm
1臺
DB-HG焊錫膏
含量為63/37,25Um,500g/瓶
10
DB-HWX冰箱
總有效容積:48L耗電量:kWh/24h,0.5KW/24H,總重量:20kg,顏色:純白色, 溫度可調,壓縮機恒溫保溫室0-10度。
1
DB-TP(SMT)工藝掛圖
1、尺寸:1200×800mm,彩色噴繪;
2、塑框鑲邊,內容介紹SMT表面貼裝技術工藝及制作流程。
1套
DB-JC(SMT)SMT
實訓教學資源
SMT視頻教學資源及相關學習資料,軟件CD
1套
DB-FM微型貼片實訓產品套件
微型貼片收音機套件,JD-FM,用于貼片實訓用,含教材制作資料及原理圖,以及電子檔資料
100套
DB-GW(FM)微型貼片實訓配套鋼網
用于FM專用配套使用, FM收音機模板JD-GW:370X470㎜標準中號模板,不銹鋼材料
1套
DB-JBD焊膏專用攪拌刀
不銹鋼材料 SUS#,100mm長度,刮片有刃性,壽命使用長
1把
